L. A. Riedinger's Isolator für elektrische
Leitungen.Mit Abbildungen.[Riedinger's Isolator für elektrische Leitungen.]Der von der Firma L. A. Riedinger in Augsburg (* D. R.
P. Kl. 21 Nr. 24281 vom 17. März 1883) angegebene Isolator besteht, wie aus den
beigefügten Abbildungen ersichtlich ist, aus zwei Porzellanplatten G und D, von denen G die Grundplatte bildet und mittels durch die Löcher
l gehender Schrauben befestigt wird. Zur Aufnahme
der Leitungsdrähte besitzt die Platte G Rinnen r, welche so geformt sind, daſs die Leitungen wie
immer, gerade oder gekrümmt, laufen können, ohne daſs die gegenseitige Entfernung
der Drähte sich ändert, oder dieselben scharf geknickt werden.

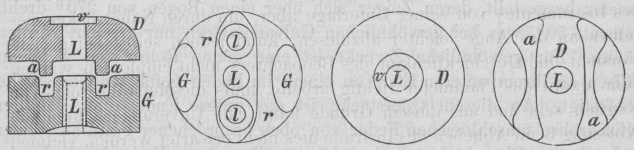

[Textabbildung Bd. 253, S. 369]
Zum Festklemmen der Drähte wird der Deckel D mittels
einer Schraube durch das Loch L aufgepreſst; derselbe
trägt unten zwei Ansätze (Patrizen) a, welche in die
Rinnen (Matrizen) r der Grundplatte G eingreifen. Die Deckelplatte D besitzt in der Mitte eine Versenkung v, in
welche vor dem Festschrauben eine Unterlagscheibe aus Blei oder Pappe gelegt
wird.
