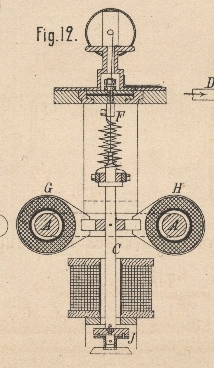

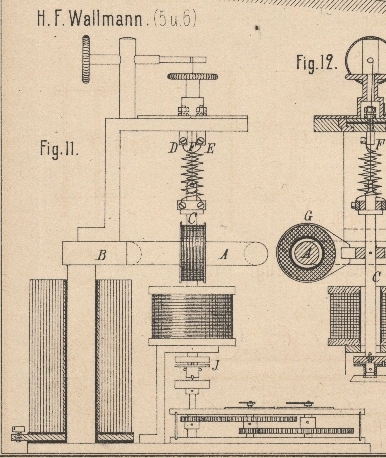

Siemens und Halske's Energiemesser. Mit Abbildungen auf Tafel 22. Siemens und Halske's Energiemesser. In dem Energiemesser von Siemens und Halske in Berlin (* D. R. P. Kl. 21 Nr. 25919 vom 12. Juli 1883) ist auf dem freistehenden Ende des Kernes eines stabförmigen Elektromagnetes B ein horizontaler Eisenring A (Fig. 11 und 12 Taf. 22) an dem Endpunkte eines Durchmessers befestigt. An den Endpunkten des dazu senkrechten Durchmessers sind über den Ring A zwei Rollen G und H mit feinem Drahte geschoben, welche mit einer durch die Mitte des Eisenringes A gehenden, von einem Faden F mit Spannvorrichtung getragenen, vertikalen Eisenachse C so verbunden sind, daſs sie sich ohne Reibung auf dem Ringe bewegen können. Diesen Rollen wird der Strom durch zwei gegen einander isolirte Spiralfedern D und E zugeführt, welche sich um den Aufhängefaden herumwinden und bei Drehung der Rollen auf dem Ringe sich der Drehung mit einer proportional dem Drehungswinkel wachsenden Kraft widersetzen, nach Unterbrechung des die Drehung veranlassenden Stromes aber die Rollen in ihre Ruhelage zurückführen. Während nun eben derselbe Strom auch durch den Elektromagnetstab B den Ring A und durch diesen die Eisenachse C magnetisirt, zieht ein am unteren Ende der letzteren befindlicher Eisenschuh einen kleinen, durch einen Messingbügel mit der Achse verbundenen, beweglichen Anker J an und nach oben; hört der Strom und der Magnetismus auf, so fällt der Anker ab und dabei greift ein kleines, am Anker J befestigtes Messer in die feinen Zähne eines dicht unter dem Anker und centrisch zur aufgehängten Eisenachse angebrachten Kronrädchens. Das Kronrädchen macht demnach jede rückgängige Bewegung der Drahtrollen mit und überträgt sie auf ein Zählwerk. Es wird nun ein Zweig des Hauptstromes durch die Spiralfedern und die Rollen geführt und ein Nebenschluſsstrom des ganzen Leitungsstückes, worin der Energieverbrauch vermessen werden soll, durch die Windungen des stabförmigen Elektromagnetes B; es wird ferner der Nebenschluſs des Hauptstromes – oder bei etwas veränderter Anordnung des Instrumentes und bei groſsen Schwankungen in der Stärke der Ströme wegen des im Eisenringe A zurückbleibenden Magnetismus zweckmäſsiger der Stromzweig in den Rollen G, H – regelmäſsig abwechselnd geschlossen bezieh. unterbrochen und daher gibt das Zählwerk die Summe der verbrauchten Energie, wenn nur die Constante des Instrumentes einmal bestimmt ist. Der Magnetismus des Magnetes und des Ringes ist, so lange er noch hinlänglich weit vom Maximum des Eisenmagnetismus entfernt ist, proportional der Stromstärke in den Windungen des Elektromagnetes B; die Kraft, welche auf Verschiebung der Drahtrollen wirkt, ist in jeder Lage derselben auf dem Ringe A daher proportional dem Producte der Stromstärken in den Windungen des Magnetes und in denen der Rollen G, H, also proportional dem Producte IE (vgl. 1883 249 * 475). Die in regelmäſsigem Wechsel eintretende Schlieſsung und Oeffnung des Stromes kann durch irgend ein Uhrwerk geschehen, welches durch den Strom selbst in Bewegung gesetzt werden kann. Siemens und Halske verwenden aber lieber eine Art elektrischer Quecksilberuhr. Dieselbe besteht aus einem in der Mitte zu einem capillaren Rohre zusammengezogenen Glasrohre. Ist das Rohr zur Hälfte mit Quecksilber gefüllt und dann luftleer gemacht und zugeschmolzen, so wird das Quecksilber wie in einer Wasserwage in die eine oder andere Rohrseite laufen, je nachdem es auf die eine oder andere Seite geneigt wird. Diese wechselnde Neigung wird durch einen Elektromagnet bewirkt, welcher das drehbar an einer Achse befestigte Rohr auf die eine Seite neigt, wenn ein Strom durch die Windungen des Elektromagnetes geht, und mit Hilfe einer Feder (oder eines zweiten Elektromagnetes) auf die andere zurückführt, wenn der Strom unterbrochen wird. Diese Schlieſsung und Unterbrechung bewirkt das Quecksilber in einem Rohrschenkel mittels der eingeschmolzenen Platin drahte.

Tafeln

Tafel Tafel 22
Tafel 22
