W. H. Uhland's Walzenstuhl für Stärkefabrikation.
Mit Abbildungen auf Tafel 39.
W. H. Uhland's Walzenstuhl für Stärkefabrikation.
Um gequelltes Stärkegut, z.B. Reis, Mais oder Weizen, in eine gleichartige
Stärkemilch zu verwandeln und eine innige Mischung derselben mit Laugen oder
verdünnten Säuren zu erzielen, gelangt nach W. H. Uhland in
Leipzig (* D.
R. P. Kl. 89 Nr. 24303 vom 18. Februar 1883) das Stärkegut aus dem

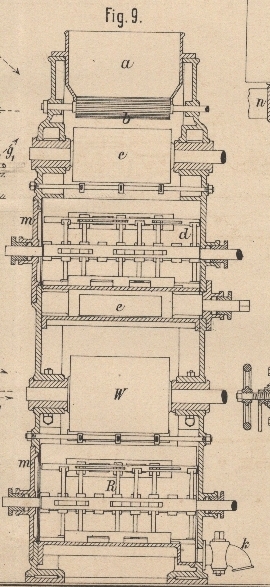

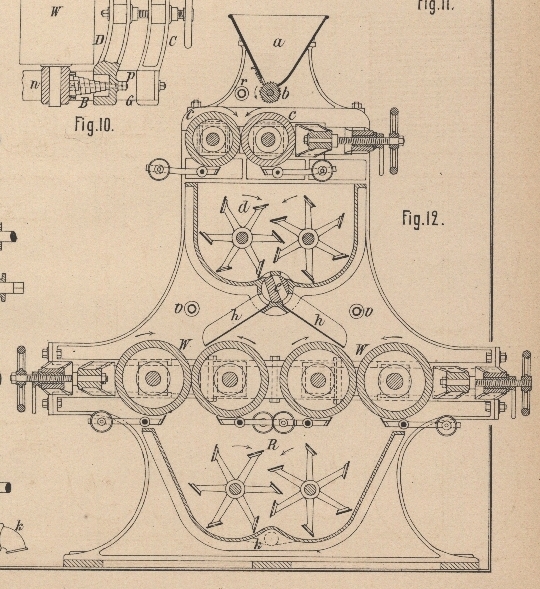

Aufgebetrichter a (Fig. 9 und
12 Taf. 39) mittels der Speisewalze b auf
Vorquetschwalzen c bei gleichzeitig erfolgendem
Zuflüsse von Lauge oder Säure haltigem Wasser durch das Rohr r. Das die Vorquetschwalzen verlassende Gut wird in dem Mischwerke d zerschlagen, mit der Lauge u. dgl. innig
durchgearbeitet und derart in eine möglichst gleichartige Masse verwandelt, daſs die
weitere Vertheilung derselben durch den Hahn e leicht
von statten gehen kann. Der Hahnkörper ist schwach kegelförmig und wird zwischen der
Stellschraube f (vgl. Fig. 11)
und der Kegelfeder g derart gehalten, daſs neben einem
dichten Schlüsse des Hahnes demselben eine leichte Beweglichkeit gewahrt bleibt. Die
Hahnöffnungen sind Schlitze, deren Länge etwa ⅔ der Breite des Mischwerkgehäuses
beträgt. Ist der Hahn e geöffnet, so vertheilt sich das
Stärkegut gleichmäſsig auf die Feinmahlwalzenpaare W
mittels der Blechrinnen h, indem dasselbe den Walzen in
Form eines breiten Flüssigkeitsbandes neben frischer Lauge u.s.w., welche durch die
Rohre v auf die Walzen gelangt, zugeführt wird. Die
innere Walze jedes dieser Walzenpaare W ist fest
gelagert, während die äuſseren in horizontaler Richtung vermöge deren eigenartiger,
aus Fig. 11 ersichtlichen Lagerung beweglich sind. Die Lager n für die Walzenzapfen sind in horizontalen Gleitbahnen
G geführt, deren Abschluſs durch den Bügel C gebildet wird. Ein zweiter beweglicher Bügel D befindet sich zwischen C
und der Walze und ist mit der letzteren durch zwei starke Kegelfedern B mittels der Bolzen p so
verbunden, daſs die Federn in entsprechende Pfannen von n und D sich einlegen und die Bolzen
gleichzeitig für die Befestigung der Federn und die Regulirung derselben dienen.
Unterhalb der Walzen W befindet sich ein zweites
Mischwerk R, in welchem die Durcharbeitung und Mischung
derart vollendet wird, daſs die Masse als milchige Flüssigkeit mittels des Hahnes
k abgelassen werden kann. Zum Zweck einer guten und
raschen Reinigung der Mischwerke wird die eine Wand des Gehäuses derselben durch
abnehmbare Deckel m gebildet.
