Titel: Fr. Stellwag's Verdichtung von Gasen.
Fundstelle: Band 246, Jahrgang 1882, S. 264
Download: XML

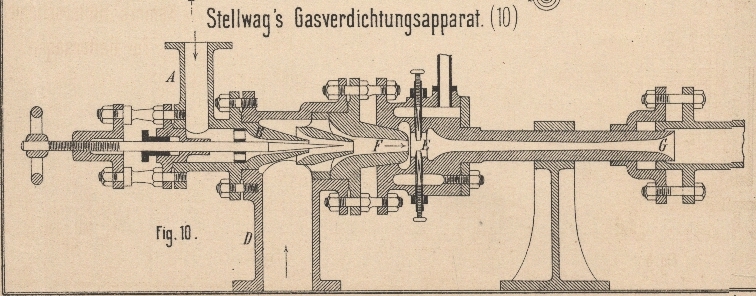

Fr. Stellwag's Verdichtung von Gasen. Mit Abbildung auf Tafel 19. Stellwag's Verdichtung von Gasen. Zur Verdichtung von Luft oder anderen Gasen will Fr. Stellwag in Wahlershausen bei Cassel (* D. R. P. Nr. 18410 vom 17. Juni 1881 als Zusatz zu * Nr. 11170 vom 1. Januar 1880) die in Fig. 10 Taf. 19 dargestellte injectorartige Vorrichtung benutzen. Die zu verdichtende Luft wird zunächst stark erhitzt und dann bei D in den Düsenapparat eingeleitet. Zum Ansaugen und Zusammenpressen derselben soll in der Regel gepreſste Luft verwendet werden, welche bei A eintritt und mit einer dem Ueberdruck entsprechenden Geschwindigkeit durch die Düse B ausströmt. Bei der Mischung wird die gepreſste Luft Wärme aufnehmen und an lebendiger Kraft verlieren; die angesaugte heiſse Luft dagegen wird Wärme abgeben und lebendige Kraft aufnehmen. Das aus der Düse F austretende Gemisch strömt hierauf zwischen den kleinen Düsen E hindurch, mittels welcher Wasser in den heiſsen Luftstrom behufs Verdichtung eingespritzt wird. Dasselbe wird theilweise verdampfen und dabei einen groſsen Theil der Wärme aus der Luft aufnehmen, so daſs diese in Folge der Temperaturabnahme an Dichtigkeit zunimmt. Dabei soll sie jedoch keine wesentliche Einbuſse an lebendiger Kraft erleiden. Der Zunahme der Dichtigkeit entsprechend, welche sich nicht plötzlich vollziehen wird, hat die Fangdüse G eine schlankkegelförmige Gestalt erhalten, so daſs bis zum engsten Querschnitt die Geschwindigkeit des Stromes ungefähr dieselbe bleibt. Die Verdichtung soll nun hinreichen, um das ganze Gemisch in denselben Behälter hineinzupressen, aus welchem die treibende Luft entnommen wurde. Die angesaugte Luft und der gebildete Dampf würden also dann einen Ueberschuſs ergeben, welcher nach Belieben zum Betrieb von Kraftmaschinen oder zu anderen technischen Zwecken verwendet werden kann. Statt der gepreſsten Luft kann auch Dampf als treibendes Mittel benutzt werden. Die anzusaugende Luft kann, gemischt mit den Verbrennungsgasen, direkt aus einem Feuerraum entnommen werden. Der Apparat würde dann noch zugbefördernd wirken. Die Düse B wie auch die Wassereinspritzdüsen sind mit Regulirspindeln versehen.
