Wagner's Bremsbergverschluſs.Mit Abbildung.Wagner's Bremsbergverschluſs.Ein höchst einfacher Bremsbergverschluſs ist nach der Zeitschrift für Berg-, Hütten- und Salinenwesen, 1882 S. 245 auf der Zeche
Borussia (Westlich-Dortmund) vom Betriebsführer Wagner
construirt, welcher Verschluſs in seiner Einfachheit äuſserst sicher und zweckmäſsig
erscheint.

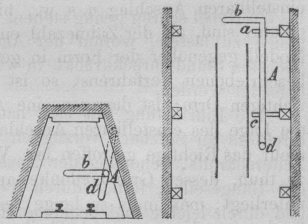

[Textabbildung Bd. 246, S. 173]
Die eiserne Stange A ist in den Lagern a und c drehbar und
besitzt eine solche Länge, daſs zwischen den an ihren Enden abgebogenen Armen b und d, welche gegen einander um 90°
versetzt erscheinen, ein Wagen bequem Platz findet. Wird der in der Figur die
Strecke sperrende Arm b gehoben, um dieselbe frei zu
machen, so stellt sich in ähnlicher Weise der vorher abwärts gerichtete Arm d quer und sperrt seinerseits die durch b frei gegebene Strecke.
