Titel: Stroudley's Geschwindigkeitsmesser.
Fundstelle: Band 235, Jahrgang 1880, S. 336
Download: XML

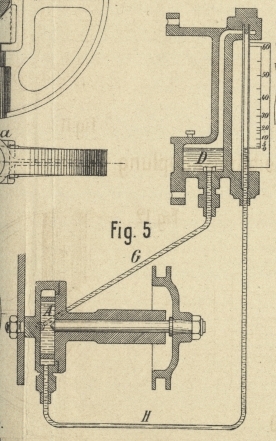

Stroudley's Geschwindigkeitsmesser. Mit Abbildungen auf Tafel 33. [Stroudley's Geschwindigkeitsmesser.] Der in Fig. 5 und 6 Taf. 33 dargestellte, vom Betriebschef Stroudley angegebene Geschwindigkeitsmesser ist schon seit längerer Zeit mit Erfolg an den Locomotiven der London-Brighton- und Südküsten-Eisenbahn in England angebracht. Der Apparat besteht aus einer kleinen Centrifugalpumpe A, welche mittels eines Riemens durch die Maschinenachse in Bewegung gesetzt wird und ihr Wasser in eine Röhre H treibt, und zwar auf einen der gröſseren Geschwindigkeit entsprechend höheren Stand. Die Röhre H ist mit einer Scale versehen, deren Eintheilung durch Versuche ermittelt wurde und welche direct die Geschwindigkeit des Zuges anzeigt. Der Behälter D führt das Wasser durch die Röhre G wieder zur Pumpe zurück.

Tafeln

Tafel Tafel 33
Tafel 33
