Titel: Einrichtung zum Erwärmen von Wärmflaschen für Eisenbahnen.
Fundstelle: Band 234, Jahrgang 1879, S. 372
Download: XML

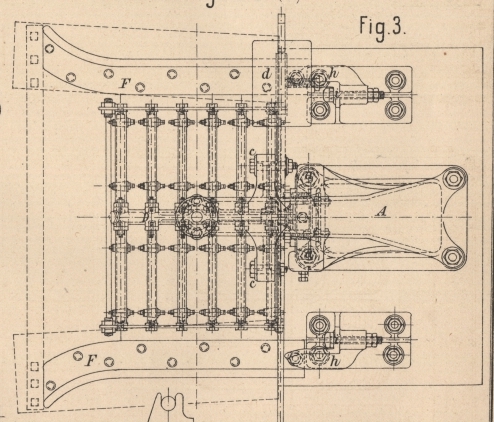

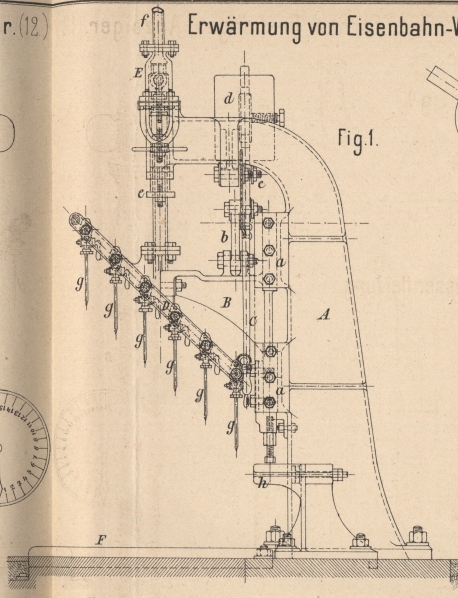

Einrichtung zum Erwärmen von Wärmflaschen für Eisenbahnen. Mit Abbildungen auf Tafel 29. Erwärmung von Eisenbahn-Wärmeflaschen. Obgleich die deutschen Eisenbahnen nur noch selten von den Wärmflaschen oder Fuſswärmern Gebrauch machen, dürfte es doch gerechtfertigt erscheinen, an diesem Orte eine bemerkenswerthe Einrichtung zum Erwärmen der Flaschen kurz zu beschreiben, welche nach Engineering, 1879 Bd. 28 S. 225 auf der französischen Westbahn eingeführt und in Fig. 1 bis 3 Taf. 29 dargestellt ist. Ein guſseiserner Bock A ist mit Führungsbahnen a versehen, in denen die geeignet geformten Füſse des Bockes B senkrecht zu gleiten vermögen. B hängt mittels der Stange b an dem Hebel C, welcher sich um den festen Bolzen c dreht und dessen Gegengewicht d die Last des Bockes B nebst Zubehör ausgleicht. Man übersieht hiernach leicht, in welcher Weise durch die Hand eines Arbeiters der Bock B senkrecht verschoben werden kann. Die leiterförmige Röhrenzusammenstellung D ist an dem Bock B befestigt; sie steht mittels der Stopfbüchse e mit der Dampfzuleitung f in beweglicher Verbindung und ist andererseits mit den 24 Taucherröhren g versehen, welche bestimmt sind, Dampf in die Fuſswärmer zu leiten. Letztere werden, sobald sie aus dem Wagen genommen sind, staffelförmig auf einen Karren gestellt und zu der vorliegenden Einrichtung gefahren. Hier öffnet man die Verschluſskapseln, führt den Karren unter D und taucht mit einer einzigen Bewegung sämmtliche Röhren g in ebenso viele Wärmflaschen. Nach Oeffnen des Dampfventiles E strömt aus dem Rohr f Dampf in das Wasser der Wärmflaschen und bringt die beabsichtigte Erwärmung hervor. Zwei Schienen F erleichtern das richtige Vorfahren der mit den Wärmflaschen beladenen Karren; die genaue Stellung des Karrens wird mit Hilfe der Führungsbacken h und der Buffer i erreicht. Die Hähne, welche die Röhren g mit den wagerechten Vertheilungsröhren verbinden, gewähren die Möglichkeit, einige der Röhren g abzusperren, sobald solches erforderlich wird. Nach unserer Quelle soll man im Stande sein, stündlich 512 Wärmflaschen mittels dieser Einrichtung zu erwärmen.
