Titel: F. Siegel's dreitheiliges Kurbelwellenlager für Dampfmaschinen.
Fundstelle: Band 233, Jahrgang 1879, S. 359
Download: XML

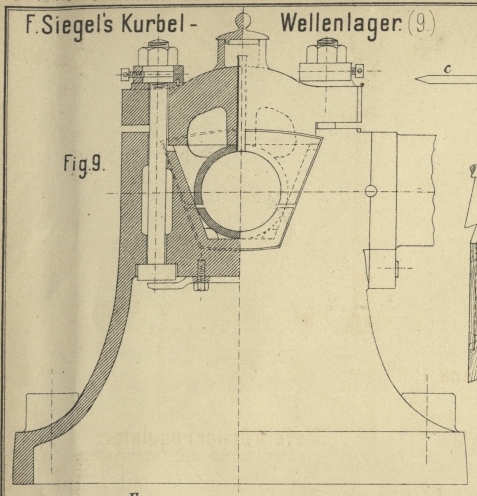

F. Siegel's dreitheiliges Kurbelwellenlager für Dampfmaschinen. Mit einer Abbildung auf Tafel 32. Siegel's dreitheiliges Kurbelwellenlager. Die beiden oberen Lagerschalen (Fig. 9 Taf. 32) sind in conische Gleitflächen des Lagerausschnittes eingepaſst, so daſs sie durch Anziehen des Lagerdeckels gleichmäſsig gegen die Welle angepreſst werden. Auf diese Art ist das Nachstellen äuſserst leicht zu bewerkstelligen und die richtige Lage des Achsmittels bleibt stets gewahrt. (* D. R. P. Nr. 4818 vom 6. September 1878.)
