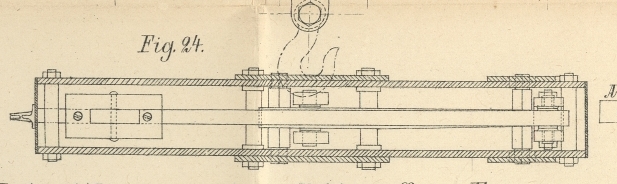

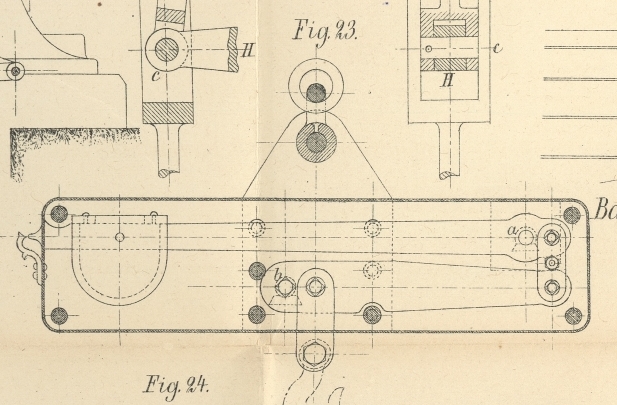

Urquhart's Kettenhaken und Wage. Mit Abbildungen auf Taf. IV [a.d/2]. [Urquhart's Kettenhaken und Wage.] Maschinenmeister Thomas Urquhart (vgl. S. 131 d. Bd.) hat den in den Figuren 23 und 24 dargestellten netten Apparat eingeführt, um den Locomotiven möglichst rasch und genau ihr Brennmaterial zuwiegen zu können. Der Apparat besteht aus einem Gehäuse, das in fester Verbindung mit der Kette des betreffenden Krahnes oder Flaschenzuges steht und ein System von Hebeln trägt, von denen der obere zweiarmige auf der Schneide a, der untere einarmige auf der Schneide b aufliegt. Beide Schneiden sind fest mit dem Gehäuse verbunden; das lange Ende des zweiarmigen Hebels trägt das constante Gewicht und den Index, sein kurzer Arm ist mit dem Ende des einarmigen Hebels verbunden, welcher endlich den Zughaken zur Aufnahme der Last trägt. Der ganze Mechanismus ist compendiös und in dem Blechgehäuse ganz abgeschlossen; selbstverständlich ist er nur verwendbar, um stets das gleiche Gewicht zuzuwiegen. (Nach Engineering, Juni 1877 S. 421.)
