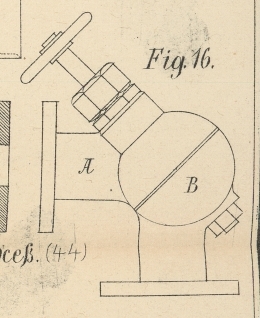

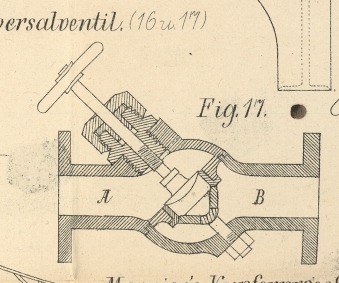

Universalventil von Schäffer und Budenberg. Mit Abbildungen auf Taf. III [d/2]. [Universalventil von Schäffer und Budenberg.] Figur 16 stellt dieses Ventil in Anwendung auf ein Knierohr, Figur 17 desgleichen auf ein gerades Rohr dar. Die Ventilkammer besteht aus zwei halbkugelförmigen Hälften, deren Trennungsebene einen Winkel von 45° mit Achse des Rohres bildet. Der Rand der einen Hälfte A ist mit einem Falz versehen, welcher einen Leder- oder Kautschukring aufnimmt. In diesen Falz paßt der vorspringende Rand der andern Hälfte B. Der hermetische Schluß wird mit Hilfe der Mutter V bewerkstelligt. Das Ganze hat also die bekannte Einrichtung der Schäffer- und Budenberg'schen Universal-Schlauch- und Rohrkupplung, *1868 187 376. A. P.
