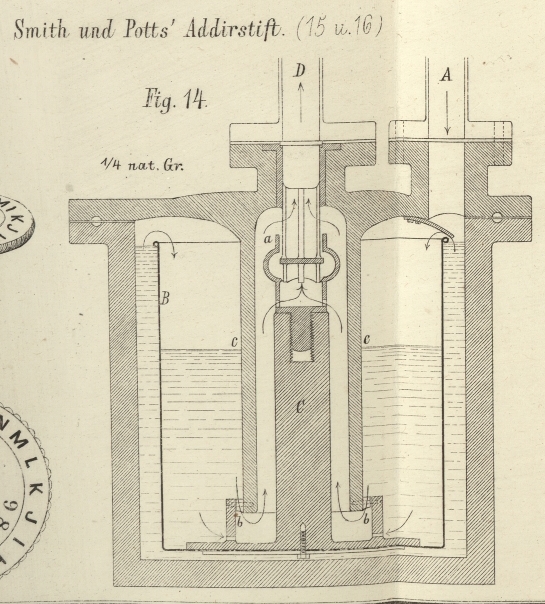

Automatischer Condensationstopf.1) Mit einer Abbildung auf Taf. II [a/4]. Automatischer Condensationstopf. Dieser nach bekanntem Principe eingerichtete Apparat besteht aus einem gußeisernen, mit einem Deckel verschlossenen Gehäuse (Fig. 14), in welches von oben das vom tiefsten Punkte der zu entwässernden Leitung abzweigende Rohr A einmündet. Der cylindrische Schwimmer B findet Führung an den Warzen b der am Deckel angegossenen Hülse c und bei a mittels des Doppelsitzventiles auf der centralen Spindel C. Der Sitz dieses Ventiles befindet sich im Deckel des Gehäuses, und das Rohr D führt in den Condensator oder mündet frei in die Atmosphäre aus. Die Wirkungsweise ergibt sich von selbst.
