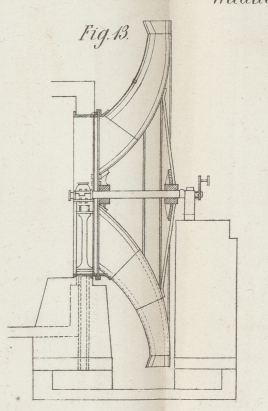

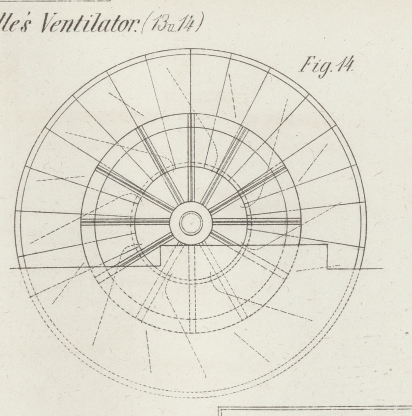

Waddle'scher Ventilator. Mit Abbildungen auf Taf. I [a.b/3). Waddlle'scher Ventilator. Während in früheren Jahren auf den englischen Steinkohlengruben die Wetteröfen fast das ausschließliche Mittel für die Ventilation der Grubenbaue bildeten und dieselben auch gegenwärtig noch in ganz überwiegendem Maße vorhanden sind, kommen (nach Mittheilung der Zeitschrift für das Berg-, Hütten- und Salinenwesen im preußischen Staate) auf den neuesten Anlagen jetzt Ventilatoren sehr häufig zur Verwendung. Unter den letzteren sind namentlich der Guibal'sche und der Waddle'sche Ventilator vielfach vertreten, während der Lemiell'sche Ventilator selbst da, wo er vorhanden war, abgeworfen und durch den einfacheren und wirksameren Guibal'schen ersetzt wird. Die Einrichtung eines Waddle'schen Ventilators veranschaulichen die Fig. 13 und 14. Derselbe besitzt hiernach ein auf beiden Seiten geschlossenes und in der Mitte mit einer kegelförmigen Einführung versehenes Flügelrad, welches eine Anzahl kürzerer und theilweise gekrümmter längerer Flügel enthält. Da der Ventilator die Luft an der gesammten Peripherie abgibt und daher mit keinem Gebäude umgeben, sondern im Freien aufgestellt wird, so sind die Anlagekosten desselben auch viel geringer als die eines Guibal'schen Ventilators; dagegen ist in Folge der mitrotirenden zwei Seitenflächen die zu bewegende Masse verhältnißmäßig viel größer als bei dem letzteren, und derselbe daher zur Ausführung in großen Dimensionen und zur Ventilation großer Grubenbaue weniger geeignet, als der Guibal'sche Ventilator. Der Waddle'sche Ventilator auf Northon Pitt der dem Hrn. Wm. Harrison gehörigen Brownhills Colliery bei Wyrley hatte einen äußeren Durchmesser von 25 Fuß (7m,62) und eine Einströmungsöffnung von 10 F. (3m,05) Weite, während die Weite am äußeren Umfange 2 F. (610mm) betrug. Der Ventilator saugte bei 50 Umdrehungen per Minute 47000 Cubikfuß (1331cbm) Luft aus der Grube und kostete mit Einschluß der Umtriebsmaschine 700 Pfd. St. Gebaut wurde derselbe von Llanelly in Wales.
