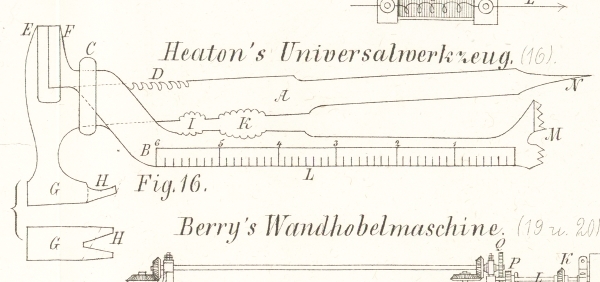

Heaton's Universalwerkzeug. Mit einer Abbildung auf Taf. II [c/2]. Heaton's Universalwerkzeug. Fig. 16 stellt ein amerikanisches Universalwerkzeug dar, welches zwölf verschiedene Werkzeuge vereinigt, indem es verwendet werden kann: als stellbarer Schraubenschlüssel, Hammer, Nagelzieher, Gasbrennerzange, Schabeisen, Schraubenzieher, Nußknacker, Korkpresser, Maßstab, Richtscheit, Büchsenöffner und Teppichstrecker. Das Werkzeug besteht aus zwei Theilen A, B und einem Ring C, welcher bei Arbeiten an Schraubenköpfen in die Zähne D eingelegt wird, nachdem man die beiden Vorsprünge E, F so. verstellt hat, daß sie den Schraubenkopf, zwischen sich fassen. Die anderen Functionen lassen sich aus den verschiedenen Anordnungen bei G bis N leicht erkennen. H. H.
