Titel: Smith und Alexander's Zwillings-Dampfkessel.
Fundstelle: Band 216, Jahrgang 1875, Nr. , S. 13
Download: XML

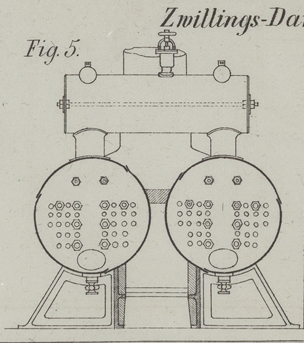

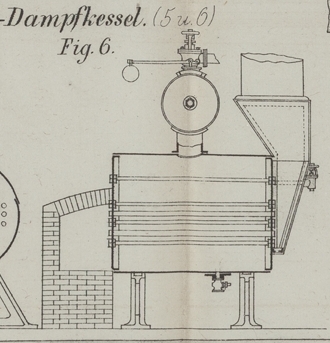

Smith und Alexander's Zwillings-Dampfkessel. Mit Abbildung auf Taf. I [c/4]. Smith und Alexander's Zwillings-Dampfkessel. Die Skizzen in Fig. 5 und 6 (Engineer, März 1875, S. 161; Engineering, März 1875, S. 192) lassen die Einrichtung dieses von Alexander and Son in Cirencester ausgeführten Zwillings-Dampfkessels sofort erkennen. Der Rost liegt zwischen den zwei Kesseln, die Flamme streicht nur an den Innenseiten hin, durch die Röhren zurück in eine Rauchbüchse und von da direct in den Kamin. Der Vortheil dieser Anordnung mag in der guten Lagerung auf Gußeisenständern liegen und — dort, wo Ziegel sehr schwer zu haben sind — im Ersparniß an Mauerwerk. Nachtheilig dagegen wirkt die ungleichmäßige Ausdehnung der Kesselmantelflächen, welche einseitig dem directen Feuer ausgesetzt sind; die bedeutende Abkühlungsfläche, endlich der geringe disponible Feuerraum und außerdem alle anderen Uebelstände gewöhnlicher Röhrenkessel. Unsere Quellen führen als Vortheil auch die leichte Zugänglichkeit der Kessel an; diese läßt sich aber in gleichem Maße bei jedem Kessel erzielen, welchen man ohne Einmauerung frei liegen lassen will. L.
