Titel: | Ueber die Einwirkung von Schwefelsäure und Salzsäure auf Blei-Antimonlegirungen; von Hans von der Planitz. |
Autor: | Hans von der Planitz |
Fundstelle: | Band 215, Jahrgang 1875, S. 442 |
Download: | XML |
Ueber die Einwirkung von Schwefelsäure und
Salzsäure auf Blei-Antimonlegirungen; von Hans von der Planitz.
Mit Abbildungen.
Planitz, über die Einwirkung von Schwefelsäure und Salzsäure auf
Blei-Antimonlegirungen.
Zur Herstellung mancher Apparate, welche der Einwirkung stärkerer Säuren widerstehen
sollen, ist das Blei wegen seiner Weichheit nicht zu gebrauchen, wie z.B. zur
Herstellung von Centrifugalpumpen, zum Heben von Säuren in Bleichereien u. dergl. Es
liegt also nahe, dasselbe durch Legiren mit einem anderen Metall, und zwar mit
Antimon, härter zu machen, wobei dann festzustellen ist, unter welchen
Mischungsverhältnissen solche Legirungen der chemischen Einwirkung der Säuren am
besten zu widerstehen vermögen.
Diese Verhältnisse suchte ich im Laboratorium des Hrn. Prof. Dr. Marx zu studiren. Zu meinen Versuchen
verwendete ich sehr reines und weiches Blei, welches ich mit so viel Antimon
zusammenschmolz, daß die Legirungen 1/2, 1, 2, 5, 10 und 20 Proc. Antimon
enthielten.
Die Legirungen bis zu 5 Proc. Antimon sind noch sehr weich, so daß sich noch
Eindrücke mit dem Fingernagel hervorbringen lassen. Die Legirungen bis 1 Proc. haben
noch nahezu das Aussehen des reinen Bleies, so daß sich der Gehalt an Antimon
äußerlich schwer erkennen läßt, wohl aber wird das specifische Gewicht des Bleies
durch den Antimongehalt ziemlich rasch kleiner. Die Bestimmungen des specifischen
Gewichtes ergaben nämlich folgende Resultate:
Reines Blei
11,29 spec. Gew.
Legirt mit
0,5 Proc. Antimon
11,230 „ „
1
„ „
11,160 „ „
2
„ „
11,083 „ „
5
„ „
10,379 „ „
10
„ „
9,962 „ „
20
„ „
9,406 „ „
Bei größerem Antimongehalte nehmen die Legirungen eine weiße Farbe an, und zeigen
einen körnigen, krystallinischen Bruch; bis zu 5 Proc. waren sie leicht walzbar, bei
10 Proc. Antimon aber ließen sie sich kaum mehr durch Walzen ausdehnen, ohne zu
brechen; mit über 10 Proc. zersprangen sie unter dem Hammer.
Um nun die Säuren auf die Legirungen einwirken zu lassen, wurde den Versuchsstücken
möglichst dieselbe Form gegeben, und zwar die rechtwinkliger Platten von 6 Cm.
Länge, 2,5 Cm. Breite und 1/4 Cm. Dicke, damit die Säuren auf gleich große
Oberflächen der Legirungen einwirken konnten.
Bei der einen Versuchsreihe waren die Platten ganz in der Säure untergetaucht
– jedoch so, daß sie nur an den Ecken auflagen, bei der anderen warm sie nur
zum Theil eingetaucht, so daß sie theilweise mit der Luft in Berührung kamen. Die
Platten wurden gewogen und ihr Gewichtsverlust in der Säure nach Entfernung der etwa
gebildeten lose adhärirenden Krystalle von Metallsalzen bestimmt.
Einwirkung der Schwefelsäure. Es zeigte sich, daß bei
gewöhnlicher Temperatur in einer 50° B. starken chemisch reinen Schwefelsäure
reines Blei, sowie sämmtliche Legirungen mit Ausnahme der mit 10 Proc. Antimon an
Gewicht verloren. Der Gewichtsverlust dieser Legirung mit 10 Proc. Antimon war
selbst nach vierwöchentlicher Einwirkung der Säure bei gewöhnlicher Temperatur
gleich Null, sowohl bei den Versuchen mit wie ohne directer Berührung der Platten
mit Luft. Das bei den Versuchen sich entwickelnde Gas war schweflige Säure.
Schwefelwasserstoff konnte nicht nachgewiesen werden.
Aus den Versuchen ging hervor, daß Bleiantimonlegirungen recht wohl zu Apparaten zu
verwenden sind, in welchen verdünnte Schwefelsäure von gewöhnlicher Temperatur
behandelt werden soll. Die Legirung mit 10 Proc. Antimon wird sich zu vielen
Apparaten ganz besonders eignen, weil sie hart, doch nicht spröde und dabei sehr
widerstandsfähig gegen die Schwefelsäure ist. Bei größerem Gehalt an Antimon sind
die Legirungen zu brüchig und schwer zu bearbeiten, ohne gegen die Schwefelsäure
widerstandsfähiger zu sein, wie die 10proc. Legirung.
Eigenthümlicherweise waren die Resultate bei der Einwirkung der Schwefelsäure in der
Wärme völlig verschieden. Es wurden die Platten zwei Wochen lang in der 50°
B. starken Säure einer Temperatur von 100° ausgesetzt. Nach Verfluß dieser
Zeit war der Gewichtsverlust der Platten mit 10 Proc. Antimon der größte (94 und 98
Milligrm.); der Gewichtsverlust war kleiner in dem Verhältniß, in welchem der Gehalt
an Antimon abnahm, während andererseits auch die Platten mit höherem Antimongehalt
bei meinen Versuchen einen geringeren Gewichtsverlust zeigten, als die 10proc.
Legirung.
Es war mir freilich bis jetzt nicht möglich, diese Verhältnisse erschöpfend zu
studiren, namentlich auch nicht die Differenzen zu erklären zwischen den
Beobachtungen von mir und denen von Calvert, Johnson
(1863 167 358) sowie von Hasenclever (1872 205 125), nach welchen reines
Blei in der Wärme von Schwefelsäure stärker angegriffen werden soll als
antimonhaltiges. Vielleicht erklären sich die Differenzen in den Beobachtungen
dadurch, daß die Legirungen der Genannten immer nur sehr geringe Mengen von Antimon
enthielten, während die antimonärmste Legirung, welche ich anwendete, noch 0,5 Proc. Antimon
enthielt, und daß gegen heiße, mäßig concentrirte Schwefelsäure ein niedriger Gehalt
an Antimon die Widerstandsfähigkeit des Bleies erhöht, während ein höherer sie
wieder vermindert. Noch sei bemerkt, daß reines Blei
gegen verschieden concentrirte Schwefelsäure bis 66° B. in der Wärme weitaus am widerstandfähigsten sich verhält, in der
Kälte jedoch wieder eine 10proc. Antimon-Bleilegirung am wenigsten
angegriffen wurde.
Einwirkung der Salzsäure. Aeußerst merkwürdige und
interessante Erscheinungen ergeben sich bei Einwirkung von reiner Salzsäure bei
gewöhnlicher Temperatur auf genannte Legirungen. Zu diesen Versuchen wählte ich
verschließbare Glascylinder, in welche die Platten einzeln schief gestellt wurden,
so daß sie das Glas nur in vier Punkten berührten; es war dadurch die größtmögliche
Berührungsfläche mit der Säure erzielt. Sofort nach dem Einbringen der Platten in
Salzsäure trat Gasentwickelung ein; sehr langsam war dieselbe bei reinem, stärker
aber bei antimonhaltigem Blei, und zwar um so lebhafter, je höher der Gehalt von
Antimon war. Der sich entwickelnde Wasserstoff enthielt bei antimonhaltigem Blei
Antimonwasserstoff. Die Gasentwickelung ist bei den antimonreichsten Legirungen in
den ersten 2 bis 3 Tagen besonders lebhaft, während welcher Zeit eine äußerst dünne
Schichte von der Oberfläche sich ablöst und zu Boden sinkt. Nach Verlauf einer Woche
hört die Gasentwickelung fast ganz auf; nach weiteren 8 Tagen tritt sodann eine
merkwürdige Veränderung ein, und zwar zuerst und am deutlichsten bei den
antimonreicheren Legirungen.
Holzschnitt I, Bd. 215, S. 444

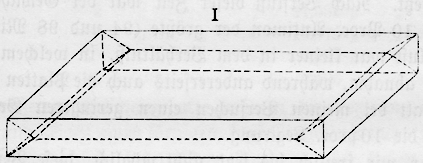

An der rechtwinkeligen Platte zeigt sich nämlich an jeder Kante ein Einschnitt (Holzschnitt I), welcher immer deutlicher hervortritt
und sich nach Innen unter einem spitzen Winkel so lange vertieft, bis sich die
Einschnitte treffen und dadurch sich vier Prismen lostrennen, von denen die zwei
gegenüberliegenden gleich sind. Dabei wird der Rest der Platte bedeutend dicker; bei
einzelnen Versuchsstücken beträgt diese Zunahme das 4- bis 5 fache der
ursprüglichen Dicke. Zugleich hat die Legirung ihr Aussehen geändert, indem sie auf
der ganzen Oberfläche glänzende Schuppen von Chlorblei zeigt.
Holzschnitt II, Bd. 215, S. 445

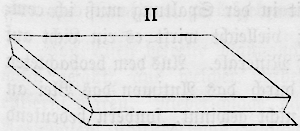

Durch die Lostrennung besagter Prismen bildet sich nun durch den einspringenden
Winkel eine Vertiefung, die sich um die vier Seitenwände der rechtwinkeligen
Platte fortsetzt, so daß man also einen Körper von der Form Holzschnitt II erhält.
Holzschnitt III, Bd. 215, S. 445
Beim längern Verweilen der antimonhaltigen Platte in der
Salzsäure theilt sich derselbe endlich nach der Spaltfläche in zwei Platten
(Holzschn. III), welche durch die Kanten
geht, die durch die Abspaltung der Prismen in der Mitte der ursprünglichen
Platte entstanden sind. Es sind also durch die Einwirkung der Salzsäure auf die
rechtwinkeligen Platten folgende Veränderungen vor sich gegangen: Lostrennung
von vier Prismen, von denen je zwei unter sich gleich sind; Abspaltung des
Restes der Platte in zwei gleiche abgestumpfte Pyramiden (Fig. III) und eine 4- bis 5 fache
Volumenzunahme in der Dicke der Platten.
Bei der antimonreichsten Legirung tritt diese Erscheinung 8 Tage nach der Abspaltung
der Prismen ein. Die Platten sind mürbe, ja zerreiblich geworden, und zeigen
Chlorbleikrystalle durch die ganze Masse hindurch. Dieselbe Veränderung zeigt sich
bei den antimonärmeren Legirungen, z.B. bei denen mit 5 und 2 Proc. Antimon, nur
bedeutend langsamer; bei denen mit 1 und 0,5 Proc. beginnen sich nach
dreimonatlicher Einwirkung der Salzsäure nur die Prismen deutlicher zu bilden, eine
Lostrennung derselben ist aber noch nicht erfolgt. Bei dem reinen Blei ist von einer
solchen Erscheinung noch nichts zu bemerken, obwohl sich die Oberfläche mit
Chlorblei überzogen hat; auch eine Volumenzunahme ist noch nicht eingetreten. Wird
übrigens Luftzutritt zum Blei gestattet, die Bildung von Chlorblei also erleichtert,
so zeigt sich auch am reinen Blei nach Monaten deutlich der Beginn einer
Spaltung.
Ganz dieselben Resultate erhält man bei Luftzutritt, nur mit dem geringen
Unterschied, daß der betreffende Theil der Legirung, welcher unter dem Niveau der
Säuren liegt, bedeutend besser ausgebildet ist, so daß also eine Verschiebung der
Flächen dadurch hervorgerufen wird.
Das Antimon begünstigt also wohl das Eintreten jener Erscheinung, weil es durch seine
Verwandtschaft zum Wasserstoff der Salzsäure die Bildung von Chlorblei befördert,
und durch sein theilweises Entweichen als Antimonwasserstoff die Masse poröser
macht.
Eine Erklärung der Regelmäßigkeit in der Spaltung muß ich competenterer Seite
aufzustellen überlassen; vielleicht wirft es ein Licht auf die Erscheinung der
Spaltbarkeit mancher Minerale. Aus dem beobachteten Verhalten geht jedenfalls
hervor, daß durch das Antimon das Blei an Widerstandsfähigkeit gegen Salzsäure nicht
gewinnt, sondern bedeutend einbüßt, und daß also für Behandlung derselben keine
Gefäße aus Antimon-Bleilegirung verwendet werden dürfen.
Weitere Untersuchungen in dieser Richtung, welche zum Theile noch nicht vollendet
sind, behalte ich mir vor, später zu veröffentlichen.
