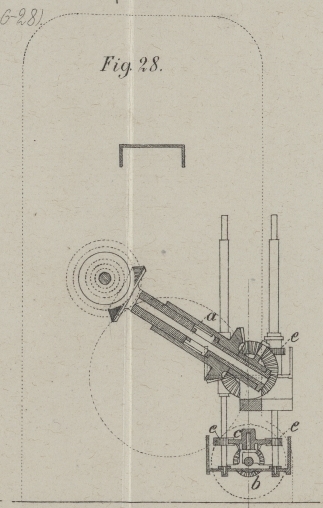

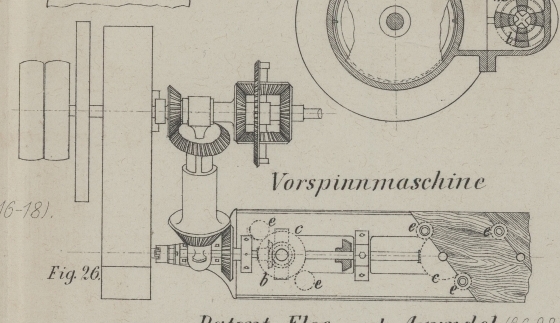

XCIII. Verbesserung an Vorspinnmaschinen (Flyer); von Elce und Arundel. Mit Abbildungen auf Tab. V. Elce und Arundel's Verbesserung an Vorspinnmaschinen. Eine interessante Neuerung im Bewegungsmechanismus des Flyers (Patent Elce und Arundel) ist nach der Allgemeinen deutschen polytechnischen Zeitung“, 1874 Nr. 32 in Figur 26 bis 28 dargestellt. Es betrifft zunächst die „Spulenbewegung“ d.h. die Uebertragung der drehenden Bewegung von der Hauptwelle aus, beziehungsweise vom Differentialräderwerk auf die Spulenwelle. Es geschieht dies hier statt durch das sonst angewendete Knie durch zwei Paar Kegelräder und eine dieselben verbindende Achse. Die Kegelräder auf dieser Achse besitzen sehr lange Naben, welche teleskopartig in einander geschoben und durch Feder und Nuth mit einander verbunden sind. Das obere Ende der Achse schwingt mit einem Auge um die Hauptwelle. Ein Stellring a (Fig. 28) hält das obere Kegelrad im unveränderten Abstand von der Hauptwelle, also in ununterbrochenem Eingriff mit dem Transport-Kegelrad des Differential-Mechanismus, während das untere Kegelrad wegen der an der Spulenbank angebrachten Lagerbüchse im richtigen Eingriff mit dem getriebenen Kegelrad an der Spulenwelle verbleibt. Man erkennt nun leicht, daß die Bewegungsübertragung bei auf- und niedergehender Spulenbank regelrecht erfolgt.255) Der zweite Theil des Patentes betrifft die Bewegung der Spindeln und Spulen von einer Spindelwelle beziehentlich Spulenwelle aus, mit Hinwegfall der schiefgeschnittenen Winkelrädchen. Zwischen den beiden Reihen der Spindeln (oder Spulen) liegt eine Welle mit conischen Getrieben und zwar je ein Getriebe für zwei Spindeln (bezieh. Spulen). Dieses Getriebe greift zunächst in ein horizontales conisches Rädchen, welches mit einem Stirnrad c ein Stück bildet. Von diesem Stirnrad aus erhalten je zwei Spindeln (oder Spulen), auf welchen Stirnrädchen stecken, ihre Drehung.256)
