LXXXIX.
Automatischer Speiseapparat für Dampfkessel, von
Macabies in
Paris.
Aus der Chronique de l'industrie, October 1872, S.
273.
Mit einer Abbildung auf Tab. VIII.
Macabies' automatischer Speiseapparat für Dampfkessel.

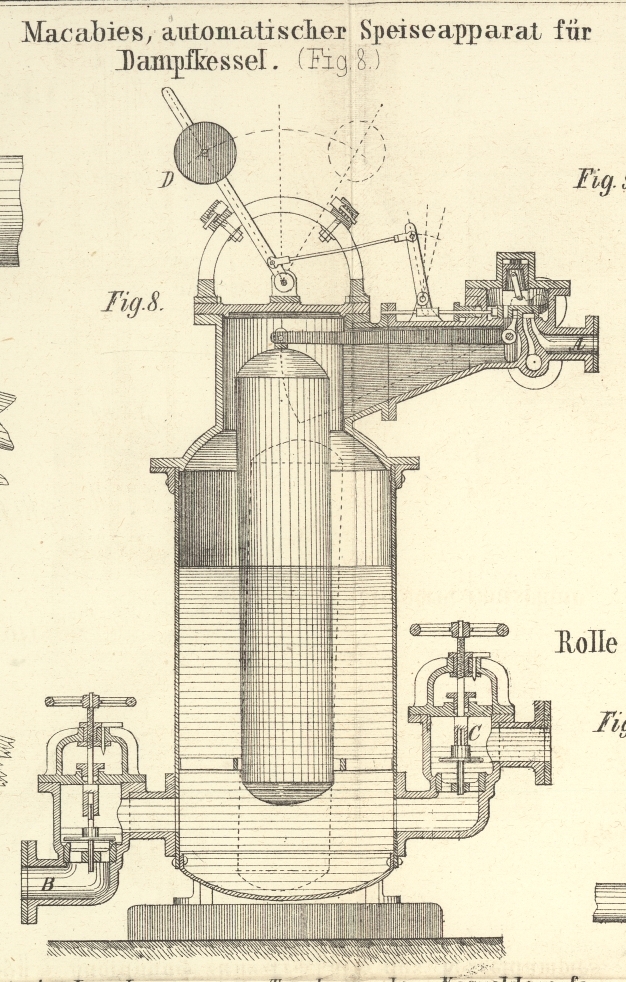

Dieser Apparat, welcher mit Vortheil die Speisepumpe, den Injector und die
Speiseflasche ersetzt, ist in Fig. 8 im senkrechten
Durchschnitt dargestellt. Er besteht aus einem Recipienten, worin ein cylindrischer
Schwimmer mit Hülfe eines Hebels auf einen Schieber wirkt, dessen Kammer mit dem
Dampfraum des Kessels und mit der Atmosphäre oder mit dem oberen Theile des
Speisewasser-Reservoirs in Verbindung steht. Dieser Schieber läßt den Dampf
in den Recipienten, oder sperrt ihn von demselben ab. Das Wasser tritt aus einem
höher gelegenen Behälter durch das Ventil B in den
Recipienten und gelangt in den tiefer gelegenen Dampfkessel durch das Ventil C. Die Wirkungsweise des Apparates ist folgende.
Wenn das Schieberventil und der Schwimmer sich in der durch die Abbildung
dargestellten Lage befinden, so entleert sich der Recipient in den Dampfkessel. Der
Dampfeinströmungscanal ist geöffnet, der Ausströmungscanal geschlossen. Das Ventil
C ist gleichfalls geöffnet; denn obgleich es von
oben und unten dem Dampfdruck ausgesetzt ist, so ist doch das Gleichgewicht durch
die Wasserfüllung aufgehoben. In dem Maaße, als das Wasser des Recipienten in den
Dampfkessel flieht, entblößt sich der Schwimmer mehr und mehr; bevor dieses jedoch
vollständig der Fall ist, tritt ein Moment ein, wo die durch sein Gewicht von oben
nach unten ausgeübte Kraft im Stande ist, das Gegengewicht D zu heben. In diesem Augenblicke ist das Gleichgewicht gestört, das
Gegengewicht bewegt sich von der einen nach der anderen Seite der Verticalen, und
der durch Zwischenstangen mit dem Gewichthebel verbundene Schieber schließt den
Einströmungscanal und öffnet den Ausströmungscanal. Der in dem Recipienten
enthaltene Dampf entweicht, und das Entleerungsventil C
schließt sich unter dem Einflusse der im Kessel herrschenden Dampfspannung. Wenn
kein Druck im Recipienten mehr vorhanden ist, so hebt sich vermöge des vom Reservoir
aus stattfindenden Wasserdruckes das Ventil und der Recipient füllt sich wieder mit
Wasser. Der Schwimmer taucht mehr und mehr ein, bis sein Auftrieb im Stande ist, das
Gegengewicht zu heben. Letzteres bewegt sich wieder von der einen Seite der
Verticalen nach der anderen, eben so der Schwimmer und der Schieber von dem einen
Ende ihres Laufes zum anderen. Das Ausströmungsrohr A
ist alsdann geschlossen und der Dampfzuströmungscanal geöffnet; der Dampf übt von
Neuem seinen Druck auf das Wasser des Recipienten aus, und dieses fließt abermals in
den Dampfkessel. So nimmt die Speisung mit vollkommener Regelmäßigkeit ihren
Fortgang, ohne daß die Hand des Beizers irgend etwas dabei zu thun hat. Die Röhre
welche den Dampf in die Schieberkammer leitet, erstreckt sich in den Dampfkessel
hinab bis zum normalen Niveau, um dessen Erhaltung es sich handelt. Sobald ihr
inneres Ende in diesem Niveau sich befindet, mäßigt der Apparat seine
Ausflußgeschwindigkeit, woraus hervorgeht daß sein Gang genau nach der
Dampfconsumtion sich richtet.
Der Erfinder rühmt an seinem selbstthätigen Speiseapparat folgende Vortheile:
1) Er arbeitet ohne Hülfe der Dampfmaschine auch während des Stillstandes der
letzteren; er ist nicht kostspielig und kann nicht leicht in Unordnung gerathen. Der
Aufwand für seinen Betrieb ist gleich Null, wenn die Speisung mit kaltem oder mäßig
erwärmtem Wasser geschieht; denn der aus dem Apparat tretende Dampf wird in dem
Wasser des Speisungsreservoirs condensirt, wo er seine Wärme wieder abgibt.
2) Der Apparat gestattet auch die Speisung mit Wasser von höherer Temperatur, wodurch
er in ökonomischer Hinsicht einen bedeutenden Vorzug vor dem Injector hat, welcher
mit Wasser von höchstens 35° C. speisen kann. Er arbeitet bei der niedrigsten
sowie bei der höchsten Dampfspannung, steht weniger im Weg als die Speiseflasche,
und arbeitet automatisch, indem er jede Manipulation mit Hähnen entbehrlich macht.
Er führt das Wasser dem Dampfkessel ganz nach Bedürfniß zu, und ist daher außer dem
Bereiche der Explosionsgefahr, welche eine schlechte Speisung öfters im Gefolge hat;
ferner fließt das Wasser vermöge seiner natürlichen Schwere in den Dampfkessel, so
daß ein Bruch der Röhren nicht zu befürchten ist. Da der Apparat unter einer
Temperatur von nahezu 100° C. speisen kann, so besitzt er außerdem den
wichtigen Vortheil, daß er die Wände des Dampfkessels gegen den größten Theil der
Incrustationen
schützt; denn bei dieser Temperatur setzt das Wasser einen großen Theil der den
Kesselstein bildenden Salze in dem Behälter ab.
3) Die Organe des in Rede stehenden Apparates sind nicht delicater Natur und lassen
sich leicht untersuchen. Man kann sie auseinander nehmen, reinigen und
zusammensetzen, ohne einen Augenblick den Gang der Maschine zu unterbrechen. Das
Spiel des Apparates ist so einfach, daß es von jedem Heizer leicht begriffen werden
kann. Das Niveau des Wassers im Dampfkessel bleibt absolut constant, welches auch
die Erzeugung, der Verbrauch und die Spannung des Dampfes seyn möge. An jedem
Apparate läßt sich leicht ein Zähler anbringen, welcher die Messung des in den
Dampfkessel eingeführten Wasservolumes gestattet.
