Titel: Amerikanisches Frictionsrollen-Lager.
Fundstelle: Band 206, Jahrgang 1872, Nr. XXVII., S. 99
Download: XML

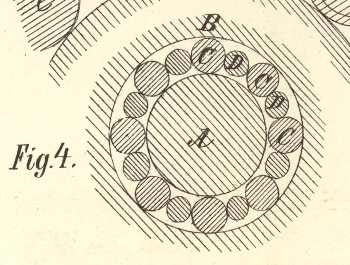

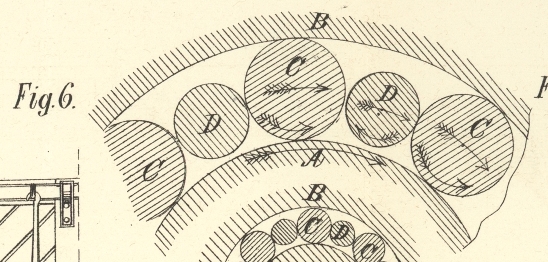

XXVII. Amerikanisches Frictionsrollen-Lager. Nach Engineering, August 1873, S. 110. Mit Abbildungen auf Tab. III. [Amerikanisches Frictionsrollen-Lager.] Unter den verschiedenen Entwürfen für Frictionsrollen-Lager zeichnet sich die in Figur 4 bis 6 skizzirte Anordnung jedenfalls durch ihre durchdachte Construction aus; es ist aber zu bezweifeln, daß diese Lagerungsart jemals eine ausgedehnte Anwendung erlangen werde, schon wegen der großen Schwierigkeiten der genauen Herstellung. Der Zapfen A wird durch die Frictionswalzen C centrisch im Lagergehäuse B geführt. Um diese Walzen in ihrem richtigen Abstande zu erhalten, liegt zwischen zweien derselben je eine dünnere Walze D, welche mittelst Zapfen auf der cylindrischen Lauffläche E des Lagergehäuses B (Figur 6) aufliegen. Bei der Drehung des Zapfens A erhalten die Frictionswalzen C und D die in Figur 6 durch Pfeile angedeutete Bewegung. Damit nun die Zapfen der Wälzchen D auf der Lauffläche E sich abwälzen, nicht aber in's Gleiten kommen, ist der Durchmesser dieses Zapfens sowohl, als auch der cylindrischen Bahn E durch Rechnung oder Construction auf einfache Weise zu bestimmen. Der lose aufgeschobene Ring F sichert die Wälzchen D vor einer allfälligen Verrückung nach Außen.

Tafeln

Tafel Tab.
                                    III
Tab. III
