Titel: Boby's Kornsieb mit selbstthätiger Putzvorrichtung.
Fundstelle: Band 204, Jahrgang 1872, Nr. XXXI., S. 124
Download: XML

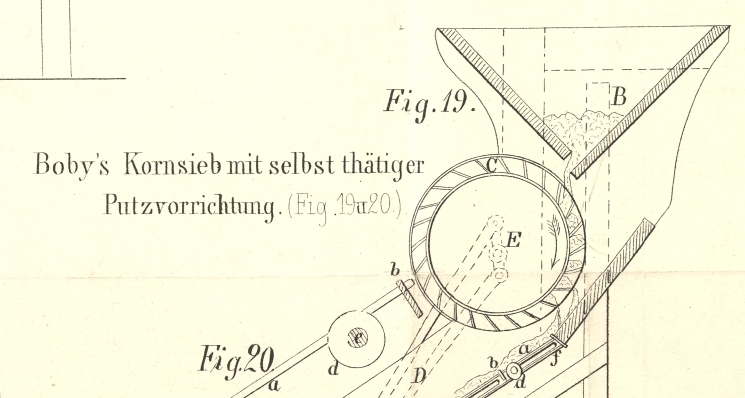

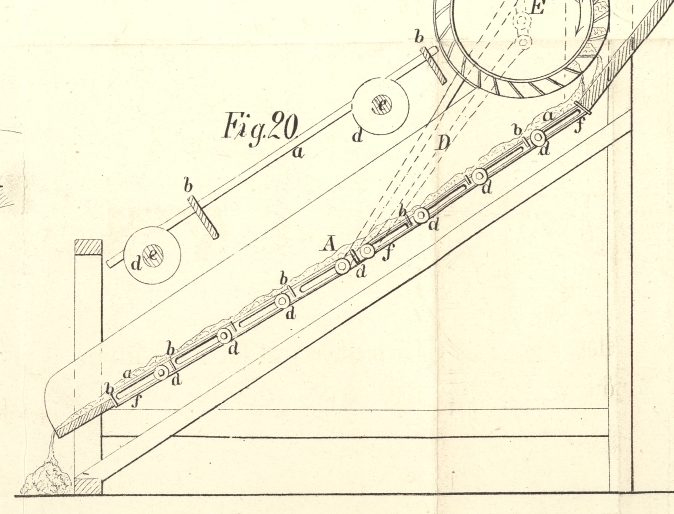

XXXI. Boby's Kornsieb mit selbstthätiger Putzvorrichtung. Nach Engineering December 1871, S. 372 und dem Engineer, December 1871, S. 394. Mit Abbildungen auf Tab. II. Boby's Kornsieb mit selbstthätiger Putzvorrichtung. Auf der letzten Ausstellung der Agricultural Society zu Wolverhampton hatte der Ingenieur R. Boby das in Fig. 19 und 20 gezeichnete Kornsieb aufgestellt, welches mit einer eigenthümlich construirten, selbstthätig wirkenden Putzvorrichtung ausgestattet ist. Das Korn wird durch einen Elevator oder auf andere Weise in den Trichter B aufgeschüttet und fällt in die Zellen des Vertheilungsrades C, welches es auf das geneigte Sieb gelangen läßt. Durch das Gewicht des fallenden Kornes wird das Vertheilungsrad C und durch dieses das Sieb-Putzzeug in Gang gesetzt, welches durch die Kurbeln E und die Schubstangen D mit der Drehachse des Rades C in Verbindung gebracht ist. Das Sieb A besteht aus einer Anzahl parallel nebeneinander liegender Drähte a, welche durch Querschienen d in ihrer Lage erhalten werden. Die Schienen b sind in den Seitenwänden des Siebkastens eingelassen. Zwischen die Drähte a sind die Putzscheiben d eingeführt, welche sämmtlich in einem Gleitrahmen ruhen, daher mit dessen Bewegung längs der Siebspalten hin- und hergeführt werden können. Die Scheiben d sitzen nämlich auf Querstangen e (Fig. 20), welche durch Längsschienen zusammengehalten werden und mit den Enden in Schlitze f der Siebkastenwand eingreifen. An die erwähnten Längsschienen sind die Kurbelstangen D, und zwar links und rechts je eine, angebolzt.
