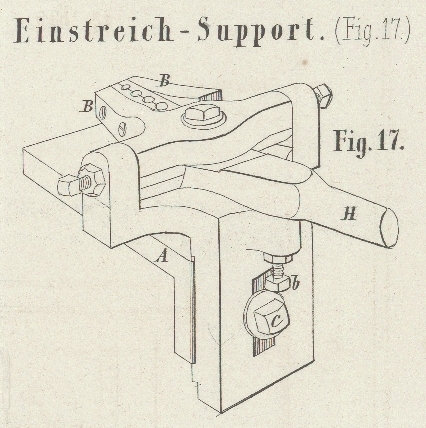

VI. Support zum Einstreichen von Schraubenköpfen. Nach dem Journal of the Franklin Institute durch Engineering November 1869, S. 360. Mit einer Abbildung auf Tab. I. Support zum Einstreichen von Schraubenköpfen. Um in Schraubenköpfen den Spalt oder Einschnitt zu bilden, in welchen der Schraubenzieher eingesetzt wird, benutzt man unter Anderem auch eine Drehbank, zwischen deren Spitzen eine Spindel mit einer Fräse eingespannt wird, unter welche die einzustreichende Schraube geschoben wird. Die Brown and Sharpe Manufacturing Company zu Providence (Amerika) hat zu diesem Zweck den in Figur 17 abgebildeten Support construirt. Die Plattform A wird mit einem Bolzen auf das Bett der Drehbank befestigt, so daß der abgebrochen gezeichnete Hebel H nach vorn unter einem rechten Winkel absteht. Dieser Hebel wird in horizontaler Ebene bewegt, um die Backen B, B zum Einsetzen und Entfernen der Schrauben zu öffnen, dagegen nach abwärts, um die einzustreichende Schraube gegen die rotirende Fräse anzudrücken. Dabei begrenzt die Stellschraube b den Niedergang des Hebels, also die Tiefe des Einschnittes im Schraubenkopf; der obere Träger kann mittelst der Schraube C verstellt werden.
