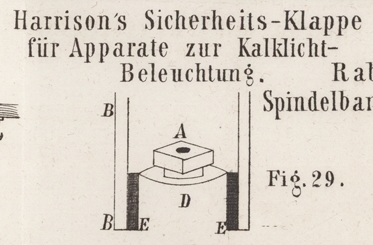

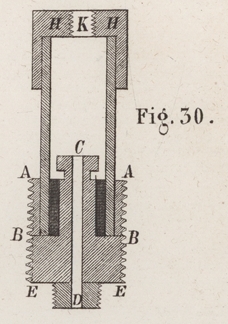

XXVIII. Ueber eine Sicherheitsklappe für Apparate zur Beleuchtung mit Kalklicht, von W. H. Harrison. Im Auszuge aus dem Engineer, Mai 1868, S. 331. Mit Abbildungen auf Tab. II. Harrison's Sicherheitsklappe für Kalklicht-Apparate. Die Anbringung von Sicherheits-Klappen an den Ausströmungsröhren der Gasbehälter für die Herstellung des Drummond'schen Kalklichtes hat bekanntlich den Zweck, das Uebergehen von Wasserstoffgas in den Sauerstoffraum und umgekehrt zu verhindern und das Vermischen beider Gase auf die Stelle zu beschränken, an welcher dieselben dem Brenner zugeführt werden. Die Anordnungen dieser Art sind nicht neu und bestehen im Allgemeinen darin, daß außerhalb des Haupthahnes eines jeden der Gasbehälter in dem zugehörigen Verlängerungsrohre eine sehr leicht bewegliche Klappe so angebracht wird, daß das Gas ungehindert — bei geöffnetem Hahne — austreten kann, während die Klappe dem Gase oder dem Gasgemische den Rücktritt nicht gestattet. Die von I. T. Taylor zu diesem Zwecke verwendeten Ventile waren von Aluminium und wurden mittelst Federn gegen die zu schließende Oeffnung angedrückt. Die Verbesserung, welche in dieser Beziehung von Harrison eingeführt wurde, besteht darin, daß die Thätigkeit der Klappe während des Gebrauches des Apparates beständig beobachtet werden kann und ihre Auswechselung leicht möglich ist, wenn dieselbe nicht mehr mit der gehörigen Sicherheit functionirt. Die Klappe aus Wachstaffet ist in einer Glasröhre B, B (Fig. 29 im vergrößerten Maaßstabe) von 2 engl. Zoll Länge und ⅜ Zoll äußerem Durchmesser angebracht; in die Glasröhre ist nämlich mittelst eines aus einer Gummiröhre bestehenden Futters E, E ein Messingstück eingekittet, das an seinem oberen Ende in eine quadratische Oeffnung A ausgeht, und über letztere wird ein Stückchen Wachstaffet in gehöriger Weise gelegt. In Fig. 30 ist gezeigt, wie das Messingstück, dessen Bohrung bei C, D sichtbar ist, in die Glasröhre eingesetzt wird, und wie dasselbe mit seiner Fortsetzung nach unten bei D, E mittelst der Schraube D in einen der Gasbehälter eingeschraubt werden kann. Die ganze Fassung A, E, E, A des Glasrohres ist aus Messing und gerippt, um die Verbindung mittelst eines Gummischlauches in sicherer Weise herstellen zu können. Auch an dem abgewendeten Ende ist die Glasröhre mit einer Messingfassung H, H versehen, in welche ein Schlauch bei K eingeschraubt werden kann. Wenn daher von der einen oder der anderen Seite das Gas gegen den Raum zwischen K, C zurücktreten würde, so würde das Eintreten in den Canal C, D von der genannten Klappe gehindert werden, und die Regulirung kann daher, da sich die Thätigkeit der Klappe beständig wahrnehmen läßt, mit Beobachtung der gehörigen Vorsicht so vorgenommen werden, daß in diesem Raume ein explosives Gasgemisch nicht zu Stande kommen kann.
