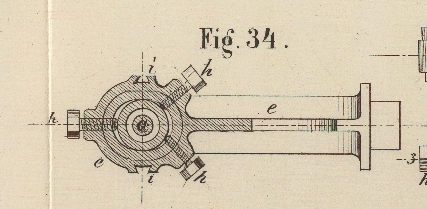

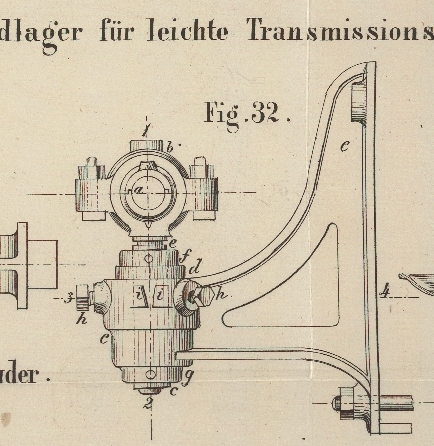

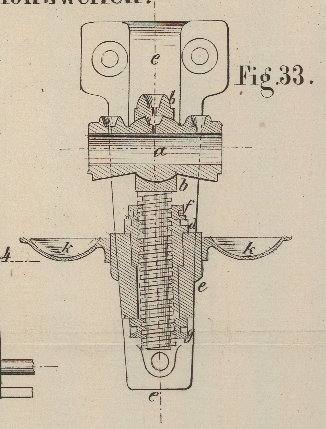

CXII. Wandlager für leichte Transmissionswellen. Mit Abbildungen auf Tab. VII. Wandlager für leichte Transmissionswellen. In den Maschinenfabriken zu Carlsruhe wird seit einigen Jahren das in Fig. 32 in der Seitenansicht, in Fig. 33 im verticalen Schnitt nach 1–2 und in Fig. 34 im horizontalen Schnitt nach 3–4 dargestellte Lager construirt, welches sich vorzugsweise für leichte Transmissionswellen eignet. Dasselbe besteht aus der zweitheiligen langen Schale a mit einer kugelförmigen Verstärkung in der Mitte, welche von dem Lagerkörper b umfaßt wird und sich innerhalb desselben nach allen Seiten ein wenig drehen kann. Der untere Theil dieses Lagerkörpers bildet eine Schraube c, die mittelst der Mutter d in dem Lagerstuhl e aufsitzt, außerdem noch mittelst oben und unten angebrachter Stellmuttern f und g in verticaler Richtung festgehalten und adjustirt werden kann. Zum Einstellen des Lagers in horizontaler Richtung dienen die drei Stellschrauben h, welche die Schraubenmuttern d zwischen sich festhalten. Die zu beiden Seiten zwischen die Nasen i geschobenen Schalen k dienen zum Auffangen des herabtropfenden Schmieröles. Das ganze Lager ist aus Gußeisen angefertigt und erfordert als Bearbeitung nur das Ausbohren und Zusammenpassen der Lagerschalen, der Lagerkugel sammt Höhlung und der Stellschrauben h. Leichtes und rasches Montiren schnell gehender Transmissionswellen bei gewöhnlichen Anfertigungskosten sind die Vortheile, welche für diese Lagerconstruction sprechen. W. Antritter. (Schweizerische polytechnische Zeitschrift, 1865, Bd. X S. 74.)
