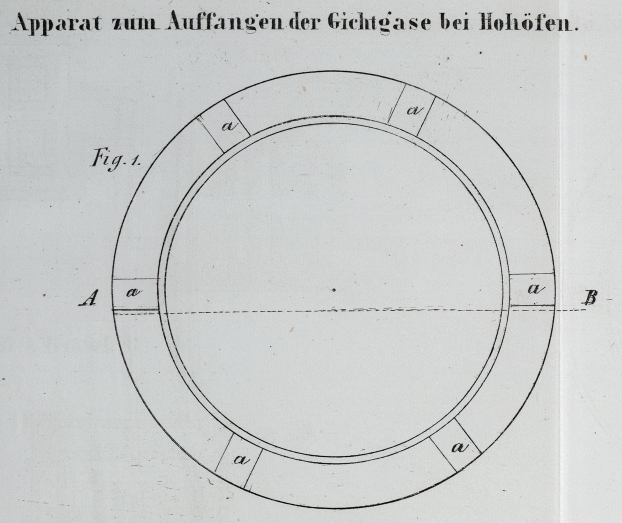

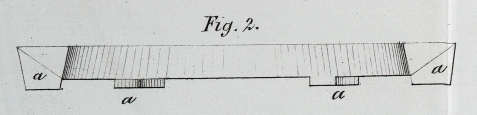

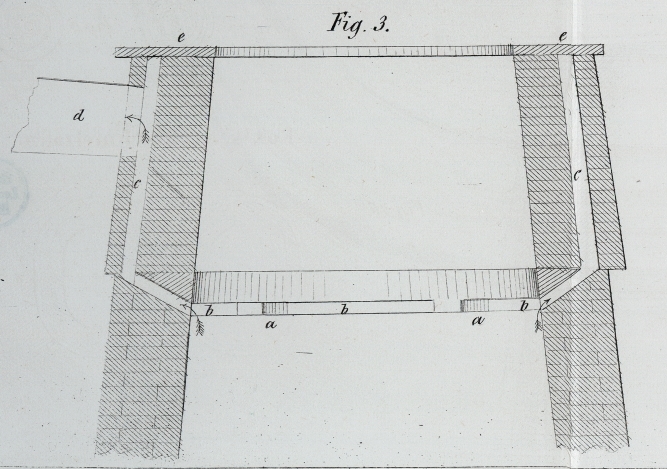

XCIX. Beschreibung eines neuen Apparates zum Abfangen der Gichtgase bei Hohöfen. Aus der Wochenschrift des schlesischen Vereins für Berg- und Hüttenwesen, 1861, Nr. 33. Mit einer Abbildung auf Tab. VI. Apparat zum Abfangen der Gichtgase bei Hohöfen. Auf ein Paar Hohöfen im Siegerlande ist vor Kurzem eine recht zweckmäßige Verbesserung in der Vorrichtung zum Abfangen der Gichtgase zum Zwecke der Windheizung etc. eingeführt worden. Wir glauben, daß diese eben so einfache, als praktische Vorrichtung an anderen Orten wohl noch nicht im Gebrauche ist, und halten uns daher berechtigt, die Aufmerksamkeit unserer Leser darauf zu lenken. Bisher geschah – und geschieht zum allergrößten Theile auch noch – die Ableitung der Hohofengase in der bekannten Weise, wie sie zuerst auf dem Hüttenwerke Le Creusot in Frankreich angewandt und bald nachher von einer großen Anzahl deutscher Hütten adoptirt wurde, und die hauptsächlich darin besteht, daß der obere Theil des Ofenschachtes ein wenig erweitert ist, in welche Gichterweiterung ein conischer Cylinder von Gußeisen oder Kesselblech hineinhängt, der die Erweiterung nicht ganz ausfüllt und dessen Wandungen mit den Wänden des Ofenschachtes unterhalb der Erweiterung bezüglich ihrer Längenrichtung correspondiren. In dem außerhalb des Cylinders entstehenden mantelförmigen Raume sammeln sich die Gase und treten durch einen oder mehrere Canäle oder Röhren in denjenigen Raum, in welchem durch ihre Verbrennung eine Erwärmung des Gebläsewindes, eine Dampfentwickelung, eine Röstung oder etwas dergleichen herbeigeführt werden soll. Dieß ist eine sehr beliebte und recht gute Einrichtung, doch wird sie von dem hier in Rede stehenden neuen einfachen Aparate in mehrfacher Beziehung übertroffen. Dieser Apparat besteht in einem 8 Zoll breiten und 4 1/2 Zoll starken gußeisernen, mit Stollen versehenen Ringe, der in passender Höhe in den Kernschacht eingelassen ist, dessen (des Kernschachtes) Mauerwerk auf ihm weiter aufgeführt und dabei ein leerer mantelförmiger Raunt gelassen wird, in welchem die, zu den zwischen den Stollen befindlichen Oeffnungen eintretenden Gase sich ansammeln, und woraus sie durch einen Canal oder ein Rohr – oder auch je nach den Umständen mehrere Rohre oder mehrere Canäle – an ihren Bestimmungsort geleitet werden. Ein Scheiben-Ventil in letzteren kann den Gasstrom reguliren. Die ganze Vorrichtung ist aus den beigegebenen Abbildungen mit Leichtigkeit zu ersehen. Fig. 1 stellt die Ansicht des Ringes von unten dar. Fig. 2 ist ein Durchschnitt desselben von A nach B aus Fig. 1. Fig. 3 ist ein Vertical-Schnitt von dem oberen Theile des Kernschachtes mit eingelegtem Ringe. a, a bezeichnen die 6 am Ringe befindlichen Stollen von 2–3 Zoll Höhe und der Breite des Ringes, 8 Zoll; b, b sind die Zwischenräume, Oeffnungen, zwischen den Stollen, zur Aufnahme der Gase; c, c ist der mantelförmige, hohle Raum im Innern – im Gemäuer – des Kernschachtes, für die Aufnahme und Ansammlung der Gase; d ist ein gußeisernes Gasableitungs-Rohr, nach Bedürfniß mehrere; e, e sind die gußeisernen Belegplatten des Gichtenraumes, die zum Abheben eingerichtet sind, da dann eine Reinigung der Gasleitung selbst während des Betriebes stattfinden kann. Wir haben in unserer Zeichnung einen Siegenschen Holzkohlen-Hohofen mit 4 Fuß (rheinländisch) Gichtweite (Maximum für hiesige Gegend) angenommen. Ein hiermit im Verhältnisse stehender, 2 1/2 bis 3 Fuß unter dem Gichtrande liegender Gas-Ring hat einen Preis von 40–45 Thlr., während ein gewöhnlicher Gasfang für einen Hohofen von gleicher Größe, aus dem conischen Cylinder bestehend, 90 bis 120 Thlr. kostet. Der bisher angewandte Gasfang ist einer schnellen Abnutzung, einem starken Verschleiß unterworfen, weil durch die oft eintretende starke Hitze und spätere rasche Abkühlung des conischen Cylinders stets ein Werfen oder Springen desselben herbeigeführt wurde, sowie derselbe durch das Aufgeben der Erze auch nicht wenig zu leiden hatte. Bei der neuen Einrichtung fällt dieses Alles fort. Beim Ausblasen des Hohofens mußte der bisherige Gasfang stets herausgehoben werden, was immer eine lästige und umständliche Sache war. Der angegebene Ring kann Jahr aus, Jahr ein immer unverändert an seiner Stelle bleiben. Ein Reinigen der Gasleitung während des Betriebes des Ofens konnte bisher gar nicht, oder doch nur mit sehr großer Mühe bewerkstelligt werden, läßt sich aber bei der neuen Einrichtung mit größter Leichtigkeit ausführen. Der neue Gasableitungs-Apparat ist also um mehr als die Hälfte billiger wie der beliebteste der bisher gebräuchlichen, dann ist er auch ungleich dauerhafter und endlich um Vieles handlicher und weniger hinderlich. Dieß sind jedenfalls Vorzüge genug um seine Anwendung zu empfehlen. Ihme.
