Titel: Ein neuer Schornsteinkopf; vom Eisenbahnbau-Conducteur Reder in Harburg.
Fundstelle: Band 133, Jahrgang 1854, Nr. XXVI., S. 99
Download: XML

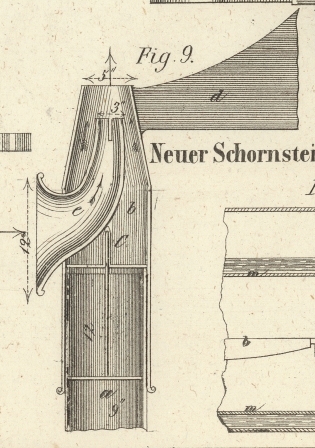

XXVI. Ein neuer Schornsteinkopf; vom Eisenbahnbau-Conducteur Reder in Harburg. Aus dem Notizblatt des hannoverschen Architekten- und Ingenieur-Vereins, Bd. III S. 307. Mit einer Abbildung auf Tab. II. Reder's Schornsteinkopf. Die Schornsteine müssen bekanntlich, um das Rauchen zu verhindern, in der Regel höher als die nebenliegenden Gebäude aufgeführt werden. Diese Schornstein-Ueberhöhungen, mögen sie nun gemauert seyn oder aus aufgesetzten Metallblech- oder Guß-Röhren bestehen, haben bei beträchtlicher Höhe, außer dem größeren Kostenpunkte, die Nachtheile, daß ihre Stabilität gering, die Befestigung durch Fangketten schwierig und dabei der Erfolg der Rauchabführung häufig noch problematisch ist. Ein solcher Mißstand fand sich beim Bau eines Ofenschornsteines zwischen der Halle und dem nebenstehenden Thurme des Hauptgebäudes auf dem Harburger Bahnhofe. Das aufgesetzte Zinkrohr konnte nur 3 Fuß höher als der Hallenfirst, nicht aber bis über die Thurmhöhe geführt werden. Der über die Halle streichende Westwind stieß gegen den Thurm und drückte wirbelnd den Rauch im Rohre hinunter, wodurch in den unteren Räumen ein starkes Rauchen hervorgerufen wurde. Ein gewöhnlicher Drehkopf mit Windfahne half dem Uebel nicht ab, und wurde deßhalb ein drehbarer Schornsteinkopf nach der Theorie der Locomotiv-Exhauster construirt und auf das Rohr gesetzt, welcher sich bei den heftigen Weststürmen der letzteren Zeit als erfolgreich und praktisch erwiesen hat. In Figur 9 ist dieser Kopf im Durchschnitte gezeichnet. Ueber dem Rauchrohre a kann sich der, des bessern Zuges wegen nach oben zusammengezogene Kopf b auf der Gußstahlspitze c frei drehen. An der oberen Kante des Kopfes ist die Windfahne d befestigt und an der entgegengesetzten, somit dem Winde zugekehrten Seite der Trichter (Exhauster) e eingeführt. Die Wirkung dieser Vorrichtung liegt auf der Hand. Der durch den Trichter einströmende und aus der oberen Oeffnung wieder austretende Wind reißt den Rauch mit fort. Je heftiger der Wind ist, desto stärker wird auch der Zug im Schornsteine seyn, und muß dann durch theilweises Schließen der Ofenklappe verhindert werden, daß zu viel heiße Luft fortgeführt wird.

Tafeln

Tafel Tab. II
Tab. II
