XXI.
Ueber Anordnung der Wechselräder beim
Schraubenschneiden; von G. P.
Renshaw.
Aus dem Practical Mechanic's Journal, Mai 1854, S.
27.
Renshaw, über Anordnung der Wechselräder beim
Schraubenschneiden.
Eine Tabelle für Wechselräder zum Schraubenschneiden auf Drehbänken und
Schraubenschneidmaschinen, um mit der geringsten relativen Anzahl von solchen Rädern
arbeiten zu können, ist für den Ingenieur und Mechaniker von großem Nutzen; eine
solche Tabelle wurde von dem rühmlichst bekannten Werkzeugfabrikanten Renshaw berechnet.
Hiernach kann mit einem Satze oder einer Reihe von siebenzehn Wechselrädern die
größtmögliche Anzahl von Gängen bei einer regelmäßigen Reihe von Schrauben und
Schraubenrädern geschnitten werden, wogegen unzweckmäßige Combinationen
unberücksichtigt blieben. Diese Wechselräder haben folgende Zähnezahlen: 20, 25, 30,
46*, 55, 58*, 60, 62*, 65*, 70, 74* 80, 85*, 90, 95*, 100 und 120. Ein Satz von zehn
Rädern und zwar denjenigen, welche nicht mit einem Sternchen bezeichnet sind, reicht
aus, um alle in der Tabelle ohne Sternchen bezeichneten Gewinde zu schneiden;
namentlich 1 und 2 bis 12 mit ihren Brüchen und Multipeln, welche die
hauptsächlichsten und am häufigsten vorkommenden sind. Nimmt man noch die
Wechselräder mit 65, 85 und 90 Zähnen hinzu, so daß man im Ganzen mit dreizehn
Rädern arbeitet, so kann man diese Reihe bis 20 ausdehnen. Die Leitspindel hat
hierbei 2 1/2 Gewinde oder Gänge auf den Zoll, doch kann man auch eine größere oder
geringere Ganghöhe anwenden und die in der Tabelle angegebenen Gewindezahlen nach
einer einfachen Proportion abändern. Wenn nur zwei Räder angegeben sind, so ist ein
Hülfsrad zu ihrer Verbindung erforderlich.

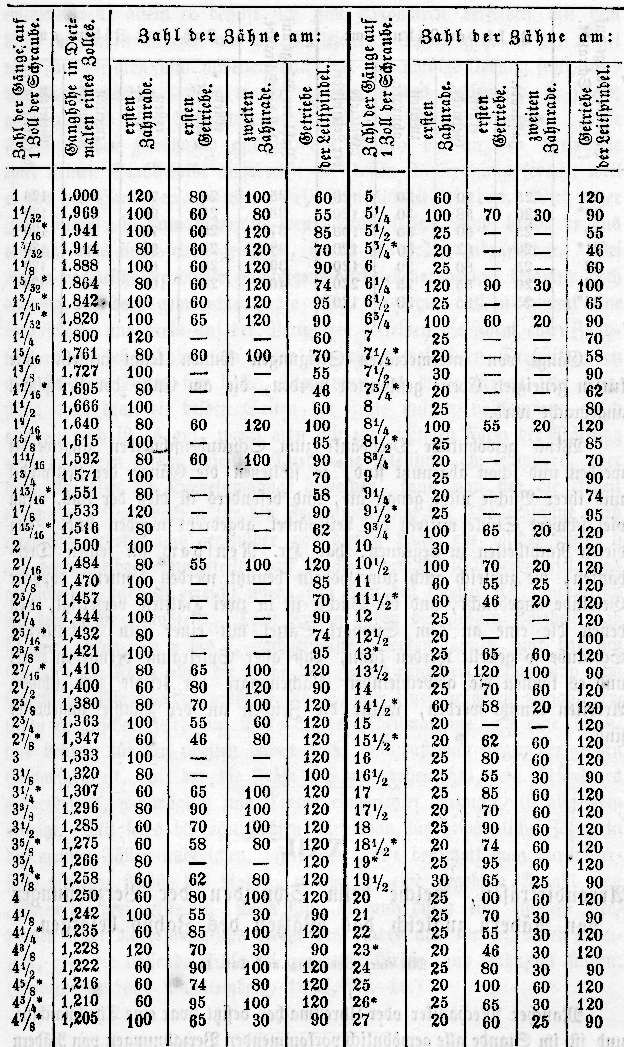

Textabbildung Bd. 133, S. 89
Zahl der Gänge auf 1 Zoll der
Schraube; Ganghöhe in Decimalen eines Zolles; Zahl der Zähne am; ersten
Zahnrade; ersten Getriebe; zweiten Zahnrade; Getriebe der Leitspindel; Zahl der
Gänge auf 1 Zoll der Schraube

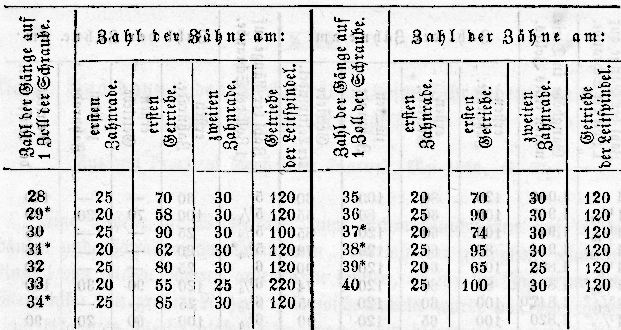

Textabbildung Bd. 133, S. 90
Zahl der Gänge auf 1 Zoll der
Schraube; Zahl der Zähne am; ersten Zahnrade; ersten Getriebe; zweiten Zahnrade;
Getriebe der Leitspindel; Zahl der Gänge auf 1 Zoll der Schraube
Gänge von intermediären Steigungen können leicht mittelst einer kurzen geneigten
Ebene geschnitten werden, die am Ende der Leitspindel angebracht wird.
Wenn gewöhnliche Drehbänke zum Schraubenschneiden angewendet werden und schon
abgenutzt sind, so schließen die Gänge der Leitspindel und ihrer Büchse nicht genau
an, und besonders ist dieß der Fall, wenn viel schwere Stücke mittelst der
Leitspindel abgedreht worden sind. Um diesen Nachtheilen zu begegnen, hat Hr. Renshaw an seinen Drehbänken, die zugleich auch zum
Hobeln benutzt werden können, doppelte Gewinde angebracht, und die Büchse ist in
zwei Hälften verfertigt, von denen die eine an dem Support-Sattel mit einer
fein geschnittenen Schraube so gestellt werden kann, daß aller Spielraum vermieden
wird, und es können die abwechselnden Flächenpaare für leichte und schwere Arbeiten
benutzt werden, wofür die Zeichen an der Büchse angebracht sind.
