III.
Universal-Ratschbohrer, von Hrn. F. A. Calvert zu
Manchester.
Aus dem Practical Mechanic's Journal, Febr. 1854, S.
262.
Mit Abbildungen auf Tab.
I.
Calvert's Universal-Ratschbohrer.
Vielleicht steht kein Werkzeug in unseren Maschinenbau-Anstalten auf einer so
niederen Stufe der Vollkommenheit, wie die Ratsche, und doch wird dieselbe sehr

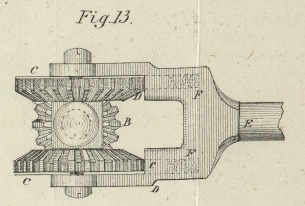

häufig beansprucht, besonders bei der Montirung der Maschinen. Calvert hat nun aber dieses Werkzeug wesentlich verbessert; Fig. 13 ist

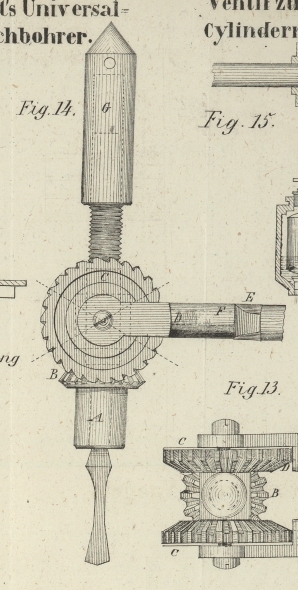

eine Seitenansicht des neuen Bohrers, und Fig. 14 ein Grundriß
desselben, wobei der Ratschhebel als weggebrochen angenommen ist. Die Bohrschneide
wird von der Spindel A aufgenommen, welche mit einem
kleinen Winkelrade B versehen ist, das an beiden Seiten
in entgegengesetzt wirkende Räder C von größerem
Durchmesser eingreift. Diese Räder C bilden sowohl
Winkel- als gewöhnliche Zahnratschen, indem ihr größter Durchmesser
stirnförmige Zähne enthält, in welche Zähne D
eingreifen, die in dem Hebel oder Griff E angebracht
sind.
Dieser Hebel ist gabelförmig und mittelst Schrauben mit den Mittelpunkten der beiden
Räder C, C verbunden. In jeder Gabel ist ein Zahn D angebracht und kann mittelst einer dahinter
vorhandenen Springfeder F in Eingriff mit den Rädern C gesetzt werden. Der Bohrer wird durch die Büchse G auf gewöhnliche Weise niedergedrückt. Nun wird man
leicht einsehen, daß der Bohrstahl sich sowohl bei der rückwärts- als auch
vorwärtsgehenden Bewegung umdreht, und daß, da die Räder C größer sind als das Getriebe B, die Wirkung
der Ratsche auch weit schwerer ist, als die des gewöhnlichen Werkzeugs. Es könne,
damit auch Löcher gebohrt werden, wenn der Bohrer einen Winkel mit dem Hebel bildet,
wie die punktirten Linien in Fig. 14 nachweisen; der
vorliegende Apparat läßt sich daher auch an solchen Punkten anwenden, welche mit der
gewöhnlichen Ratsche unzugänglich sind. Man mag den Hebel auf und nieder, zur Seite
oder in diagonaler Richtung bewegen, so thut der Bohrer immer seine Dienste, während
die Federn nicht leicht in Unordnung gerathen.
Solche verbesserte Ratschbohrer liefert die Werkzeug-Handlung von Lewis und Sohn zu Manchester,
welche dieselben in ihrer eigenen Fabrik anfertigen läßt.
