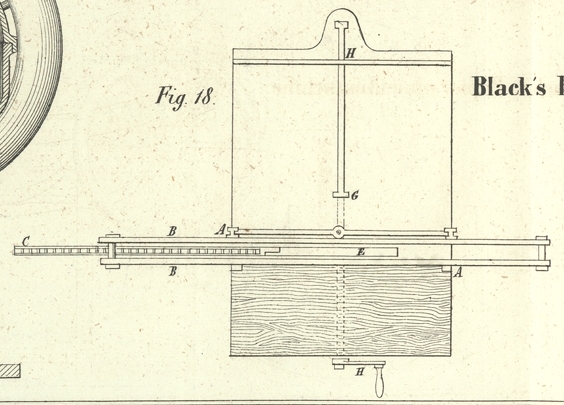

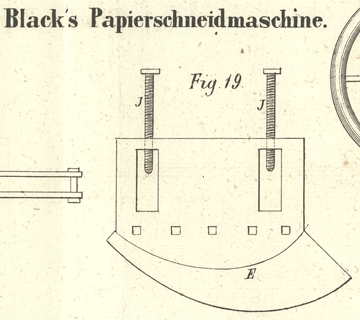

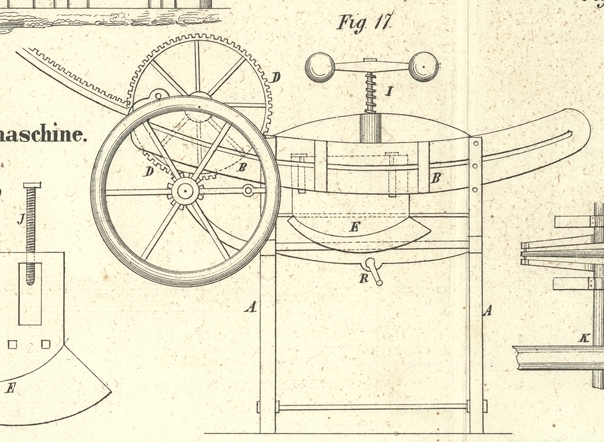

VII. Black's Papierschneidmaschine. Aus dem Mechanics' Magazine, 1852, Nr. 1482. Mit Abbildungen auf Tab. I. Black's Papierschneidmaschine. Hr. Black, dessen Maschine zum Falzen des Papiers (beschrieben im polytechn. Journal Bd. CXXII S. 104) in der großen Industrie-Ausstellung die Aufmerksamkeit auf sich zog, hat nun seinen Scharfsinn mit gleichem Erfolg der Construction einer Papierschneidmaschine zugewendet. Fig. 17 stellt diese Maschine im Frontaufriß, Fig. 18 einen Theil derselben im Grundrisse dar. A, A ist das Maschinengestell; B, B sind zwei geschlitzte Kreissegmente, welche die vorderen Schienen des Gestells bilden, C ist eine Zahnstange, welche auf den Segmenten B, B ruht, und mit Hülfe des Räderwerks D innerhalb der letzteren vor- und zurückbewegt werden kann. E ist das an die Zahnstange C befestigte Messer, welches durch die Bewegung der Zahnstange quer über die Maschine bewegt wird. Das Messer kann mit Hülfe der Schrauben J, J (Fig. 19) höher oder niedriger gestellt werden. G ist die Unterlage auf die das zu schneidende Papier zu liegen kommt; H eine Schraubenspindel zur Adjustirung dieser Unterlage.
