Titel: Bromsgrove's verbesserte Röhrenverbindung.
Fundstelle: Band 113, Jahrgang 1849, Nr. XLIII., S. 190
Download: XML

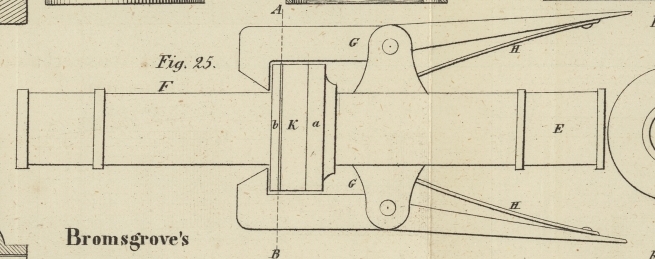

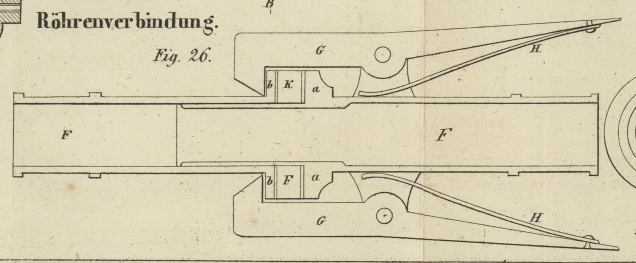

XLIII. Bromsgrove's verbesserte Röhrenverbindung. Aus dem Mechanics' Magazine, 1849, Nr. 1337. Mit Abbildungen auf Tab. III. Bromsgrove's Röhrenverbindung. Fig. 25 stellt diese Röhrenverbindung in der Seitenansicht, Fig. 26 im Längendurchschnitte, Fig. 27 in der vordern und Fig. 28 in der hinteren Ansicht dar. An dem Ende E der einen Röhre sind einander gegenüber zwei Federhaken G, G angebracht. K ist ein Ring aus vulkanisirtem Kautschuk, welcher über das Röhrenende bis an den Hals a geschoben wird. Ueber das nämliche Röhrenende wird das Ende der andern Röhre F gegen den Kautschukring K vorgeschoben, bis die Haken G, G über die Flansche b, b schnappen. Die Federn H, H halten die Haken G, G in ihrer Lage fest. Der Hauptvortheil dieser Verbindung besteht in der außerordentlichen Leichtigkeit, womit sie ins Werk gesetzt und aufgehoben werden kann, weßwegen sie unter Anderem besonders für telegraphische Röhrenleitungen geeignet erscheint.
