Titel: Verbesserungen an Maschinen zum Kämmen der Wolle, Seide etc., worauf sich John Whitehead, Maschinenfabrikant zu Leeds, am 10. Oct. 1845 ein Patent ertheilen ließ.
Fundstelle: Band 101, Jahrgang 1846, Nr. XXI., S. 89
Download: XML

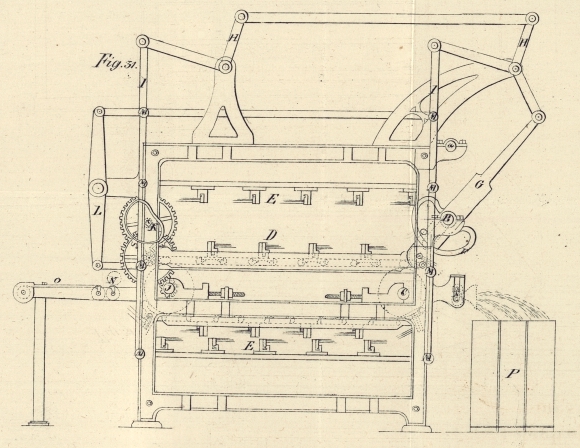

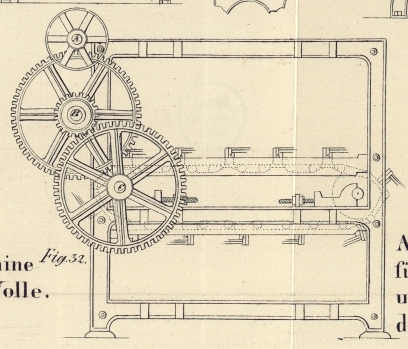

XXI. Verbesserungen an Maschinen zum Kämmen der Wolle, Seide etc., worauf sich John Whitehead, Maschinenfabrikant zu Leeds, am 10. Oct. 1845 ein Patent ertheilen ließ. Aus dem Repertory of Patent-Inventions, Mai 1846, S. 283. Mit Abbildungen auf Tab. II. Whitehead's Maschine zum Kämmen der Wolle, Seide etc. Den Gegenstand meiner Erfindung bildet eine Maschine zum Kämmen aller Gattungen von Wolle, Seide u.s.w. mit Hülfe von Kämmen, die sich in horizontaler, verticaler oder geneigter Richtung bewegen, und andern Kämmen, die sich den ersteren nähern und von denselben entfernen um die Wolle auszuziehen und zu kämmen. Die Figuren 31 und 32 sind zwei Seitenansichten dieser Maschine. A ist die Treibwelle mit ihren Rollen; B eine Welle mit einem Excentricum für die Annäherung und Entfernung der Kämme. Die Welle B macht drei Umdrehungen auf eine Rotation der Welle C. An der letztern sind die Trommeln zur Aufnahme der endlosen Kammkette befestigt. Bei jeder Umdrehung der Welle C bewegen sich drei Kämme vorwärts. D, D sind die Kämme an der endlosen Kette; E, E die auf- und niedersteigenden Kämme; F ist das Excentricum, welches die Bewegung der letztern veranlaßt. Von dem Excentricum geht eine Verbindungsstange G nach dem Hebel H des Rahmens, woran die auf- und niedersteigenden Kämme befestigt sind. I, I sind senkrechte Stangen, welche die Winkelhebel H mit dem Rahmen verbinden. J ist das Wechselgetriebe zur Veränderung der Geschwindigkeit des Excentricums K. Der Hebel L wird durch dieses Excentricum bewegt und steht mit den Stangen I, I in Verbindung. In Folge dieser Anordnung werden diese Stangen bei den Gelenken M, M, M gebogen oder gestreckt, so daß sie den auf- und niedersteigenden Kämmen gestatten die Operation des Kämmens in jedem beliebigen Abstande zu beginnen und sich den Kämmen der endlosen Kette mehr und mehr bis zum Anstreifen zu nähern. N, N sind zwei Walzen, welche die auf dem Zuführtische O ausgebreitete Wolle den Kämmen zuführen; der Zuführtisch kann an dem einen oder dem andern Ende der Maschine angebracht werden. P sind Kannen, welche die vor dem Kämmen cardirte Wolle enthalten. Will man solche bereits cardirte Wolle kämmen, so ist der Zuführtisch O entbehrlich.

Tafeln

Tafel Tab. II
Tab. II
