Beschreibung der geruchlosen Abtritte des Hrn.
Leon
Szymanski.
Aus dem Bulletin de la Société
d'Encouragement. Jul. 1841, S. 294.
Mit Abbildungen auf Tab.
IV.
Szymanski's geruchlose Abtritte.
Die Abtritte des Hrn. Szymanski
(rue Sainte-Apolline, No. 25 in Paris) sind
von zweierlei Arten: die einen sind einfach und ohne Wasserbehälter, wodurch das
Aufstellen erleichtert wird; die anderen haben einen Wasserbehälter.

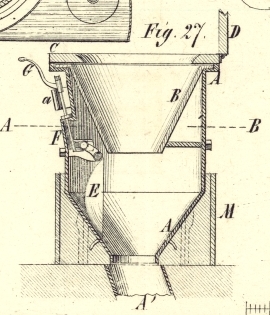

Fig. 26 und
27
stellen verticale Durchschnitte der einfachen Abtritte vor. In der ersten Figur ist
der Dekel und das Ventil geschlossen, in der zweiten aber sind beide offen.
Fig. 28 ist
eine obere Ansicht, und Fig. 29 ein horizontaler
Durchschnitt des Trichters, nach der Linie AB der
Fig.
27.

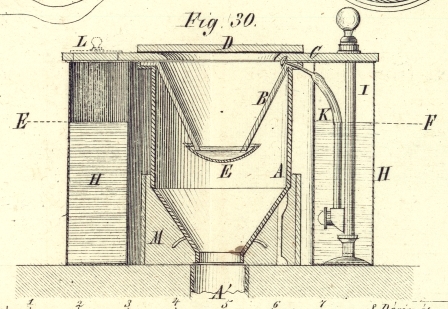

Fig. 30
stellt den Durchschnitt eines Abtrittes mit Wasserreservoir dar, nach der Linie CD der Fig. 31.

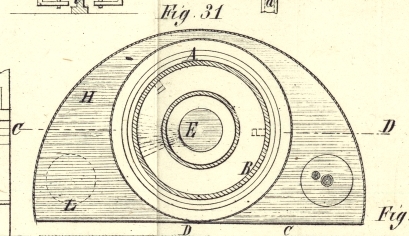

Fig. 31 ist
ein horizontaler Durchschnitt desselben nach der Linie EF der Fig. 30.
Gleiche Buchstaben bezeichnen dieselben Stufe in allen Figuren.
A ein cylindrisches Rohr von Gußeisen, welches den
Körper des Apparats bildet, und auf drei Füßen ruht, die in den Figuren 26 und 27 durch
punktirte Linien angezeigt sind; sein unterer Theil endigt in einen Trichter. Dieser
Cylinder ist auf dem Fußboden der Kammer über dem niedersteigenden Abtrittsrohre A' mittelst eines Mauerwerks aufgestellt, welches mit
dem runden Gehäuse M umgeben ist.
B ein trichterartiges Gefäß von Fayence, welches im
Innern des Rohrs A angebracht ist.
C der mit einer Oeffnung durchbohrte hölzerne Siz,
welcher den Apparat bedekt.
D der Dekel.
E ein Ventil, welches den Boden des Gefäßes B verschließt und beständig mit Wasser angefüllt
ist.
F ein Metallstängelchen, welches in dem Rohre a geht; es ist mit Hebelgelenken mit dem Ventile E verbunden. Wenn man dieses Stängelchen mit dem
Handgriffe G in die Höhe zieht, so öffnet sich das
Ventil; beim Niederdrüken schließt es sich, wie es in Fig. 26 und 27 angezeigt
ist.
H ein Wasserbehälter, der das Rohr A umgibt.
I eine Pumpe.
K ein Rohr, welches das Wasser in das Gefäß B führt.
L Oeffnung, um das Wasserreservoir zu füllen.
