Titel: Verbesserungen im Kämmen der Wolle und anderer Faserstoffe, worauf sich George Edmund Donisthorpe, Wollenspinner von Leicester, und Henry Rawson, Strumpffabrikant ebendaher, am 3. April 1835 ein Patent ertheilen ließen.
Fundstelle: Band 59, Jahrgang 1836, Nr. LIX., S. 346
Download: XML

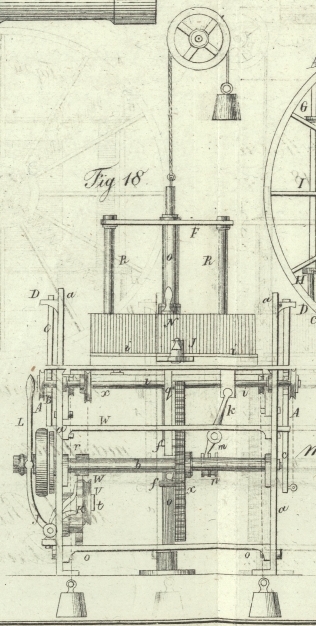

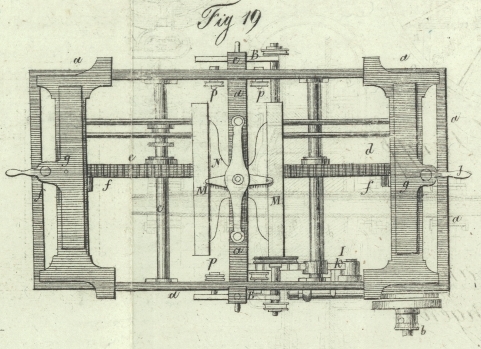

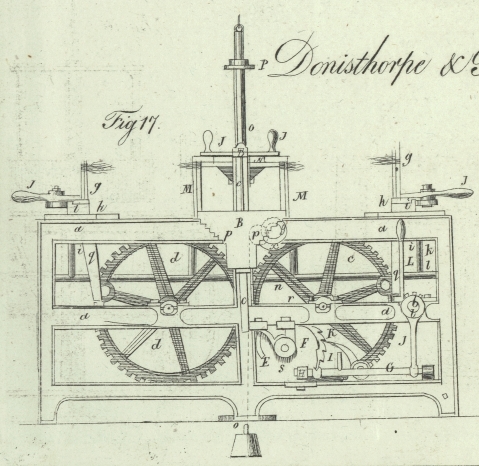

LIX. Verbesserungen im Kaͤmmen der Wolle und anderer Faserstoffe, worauf sich George Edmund Donisthorpe, Wollenspinner von Leicester, und Henry Rawson, Strumpffabrikant ebendaher, am 3. April 1835 ein Patent ertheilen ließen. Aus dem Repertory of Patent-Inventions. Januar 1836, S. 1. Mit Abbildungen auf Tab. V. Ueber Verbesserungen im Kaͤmmen der Wolle. Unsere Erfindung, sagen die Patenttraͤger, besteht in der Verbindung verschiedener Mechanismen zu einer Maschine, welche auf die sogleich zu beschreibende Art und Weise zum Kaͤmmen von Wolle und anderen Faserstoffen dient. Fig. 17 gibt einen Aufriß einer nach unserer Erfindung erbauten Maschine. Fig. 18 zeigt dieselbe vom Ende her gesehen, waͤhrend Fig. 19 einen Grundriß vorstellt. An saͤmmtlichen Figuren sind gleiche Theile mit gleichen Buchstaben bezeichnet. aa ist das Gestell der Maschine, dessen Einrichtung aus einem Blike auf die Zeichnung erhellen wird. b ist die Haupt- oder Treibwelle, die sich zu beiden Seiten der Maschine in entsprechenden Zapfenlagern dreht, und welche durch ein von irgend einer Triebkraft herfuͤhrendes Laufband in Bewegung gesezt wird. An dieser Welle befindet sich ein Getrieb, welches in das an der Welle c angebrachte Rad c eingreift; und lezteres greift seinerseits wieder in das an der Welle e aufgezogene Zahnrad d. Die Wellen c und e drehen sich zu beiden Seiten der Maschine in geeigneten Zapfenlagern. An jedem der beiden Raͤder c und d befinden sich zwei Vorspruͤnge oder Zapfen f, welche auf die sogleich weiter zu beschreibende Weise die Kaͤmme g, g veranlassen, daß sie die Wolle auskaͤmmen. h, h sind die Tafeln oder Wagen der Kaͤmme; sie koͤnnen sich laͤngs der oberen Riegel oder Balken des Gestelles a, a hin und her schieben, und diese bilden gleichsam parallele Fuͤhrer fuͤr erstere, wie aus der Zeichnung deutlich erhellt. Durch diese Tafeln oder Fuͤhrer sind Spalten oder Fenster geschnitten, welche man mit punktirten Linien angedeutet sieht, und welche den Kammhaͤltern i, i als Fuͤhrer dienen. Die Kammhaͤlter koͤnnen sich demgemaͤß unter rechten Winkeln mit jener Bahn bewegen, die die Tafeln oder Wagen h, h durchlaufen. Die Kamme g, g werden mittelst der Hebelgriffe j, j in ihren Haͤltern festgehalten, indem sich diese Griffe auf schiefen Flaͤchen bewegen, und folglich mit solcher Gewalt auf die Haͤupter der Kaͤmme g, g druͤken, daß diese mit gehoͤriger Festigkeit an Ort und Stelle gehalten werden. Zu noch groͤßerer Sicherheit sind aber an den Kammhaͤltern auch noch Zapfen angebracht, die in die Haͤupter der Kaͤmme eindringen. Unter den Tafeln oder Wagen und an denselben befestigt befinden sich die gabelfoͤrmigen Vorspruͤnge i, i, welche durch die in diesen Wagen h, h angebrachten Spalten oder Fenster gehen, und mittelst des Rahmens k, k von einer Seite zur anderen bewegt werden. Dieser Rahmen selbst dreht sich an der Welle l, l, und wird durch den Daͤumling m, welcher durch das an der Welle e befestigte Excentricum n, n in Thaͤtigkeit gebracht wird, hin und her bewegt. Die Wagen h, h werden durch die an den Schnuͤren oder Riemen o, o aufgehaͤngten Gegengewichte nach Einwaͤrts gezogen, und diese Riemen laufen uͤber die Reibungsrollen p, p. Auf diese Weise werden demnach diese Gewichte die Kaͤmme bestaͤndig in den Mittelpunkt der Maschine zu ziehen trachten, sobald sie dadurch, daß die Zapfen f uͤber die an den Wagen h befindlichen Daͤumlinge q, q hinaus gelangen, frei werden. Es wird dieß aus der weiter unten folgenden Beschreibung der Art und Weise, auf welche die Maschine arbeitet, noch deutlicher werden. An der Welle c ist ein Sperrkegel r angebracht, der bei jeder Umdrehung dieser Welle das Sperrad s um einen Zahn vorwaͤrts treibt. An diesem Sperrrade, welches sich um die Welle t dreht, ist eine Rolle v befestigt, und an dieser ist der Riemen w festgemacht, der andererseits auch an der Rolle x befestigt ist. Leztere Rolle ist an der Welle y aufgezogen, und diese dreht sich zu beiden Seiten der Maschine in entsprechenden Zapfenlagern. An ihr befinden sich aber auch noch zwei andere Rollen zz , an denen die Riemen AA befestigt sind, obschon diese andererseits auch an dem Ende der graduirten Platten B festgemacht sind. Diese Platten haben gradweis eingetheilte Stufen, gegen welche die Wagen der Maschine jedes Mal angezogen werden. Je hoͤher die Platten emporgehoben werden, um so mehr koͤnnen sich die Wagen h dem Mittelpunkte der Maschine naͤhern, und um so mehr werden die Kaͤmme folglich von dem Faserstoffe aufnehmen und kaͤmmen. Die graduirten Platten B werden von den Balken C, welche wie die Zeichnung zeigt, durch Fuͤhrer oder Oeffnungen gehen, die in dem Gestelle a angebracht sind, emporgefuͤhrt. An dem Sperrrade s ist ein schief abgedachter Vorsprung E angebracht, der im Laufe der Umdrehung des Sperrrades unter den Hebel F gelangt, welcher an der in den Zapfenlagern H laufenden Welle G befestigt ist. An ebendieser Welle befinden sich zugleich aber auch die Hebel I und J, von denen ersterer dazu dient den Sperrkegel K aus dem Sperrrade zu ziehen, damit die Theile der Maschine wieder in jene Stellung zuruͤkkehren koͤnnen, in der sie sich beim Beginne der Operation befanden. Der Hebel J hingegen dient dazu die Trommel der Treibwelle b mittelst des gabelfoͤrmigen Griffes L außer Thaͤtigkeit zu bringen, sobald die Maschine nach vollendeter Kaͤmmung einer bestimmten Quantitaͤt Wolle oder Faserstoff in ihrer Bewegung unterbrochen werden soll. Die Kaͤmme, welche die Wolle, die gekaͤmmt werden soll, halten, haben eine Bewegung nach Aufwaͤrts, damit die Wolle außer den Bereich der Kaͤmme g, g gebracht wird, wenn diese Kaͤmme in die Mitte der Maschine gezogen werden, worauf dann die Haltkaͤmme wieder herabtreten, um die Wolle unter die Spizen der Kaͤmme g, g zu bringen. Um nun diese Bewegung nach Auf- und Abwaͤrts zu erzielen, sind die Kaͤmme M, M in dem Rahmen N angebracht, in welchem sie auf aͤhnliche Weise festgehalten werden, wie die Kaͤmme g, g in den Haͤltern i, i. Dieser Rahmen, dessen Einrichtung man in den verschiedenen Figuren deutlich ersieht, ist an der Spindel oder Stange O, die sich senkrecht durch Oeffnungen in dem Querhaupte P und in dem Querbalken Q der Maschine bewegt, befestigt. Von dem oberen Ende dieser Spindel aus laͤuft ein Riemen, an welchem ein Gewicht aufgehaͤngt ist, uͤber eine Rolle. Das Querhaupt wird von den beiden an dem Querbalken Q befestigten Leitstangen R getragen; und mittelst dieser Leitstangen R, R und der Spindel O wird der Rahmen N gezwungen senkrecht emporzusteigen oder herabzusinken, waͤhrend die Spindel O selbst wieder dadurch zum Emporsteigen gebracht wird, daß die an den Raͤdern c und d befindlichen Zapfen f allmaͤhlich unter die an der Spindel O angebrachten Vorspruͤnge S gelangen. Nach Vorausschikung dieser Beschreibung wollen wir nun auch das Spiel der Maschine deutlich zu machen suchen. Man bringt eine solche Quantitaͤt Wolle, wie sie die Maschine zu kaͤmmen im Stande ist, auf jeden der Kaͤmme g, g und M, M, waͤhrend sich die Maschine in der aus Fig. 17 ersichtlichen Stellung befindet. Wenn hierauf die Hauptwelle in Bewegung gesezt wird, so wird diese die Bewegung mittelst des an ihr befindlichen Getriebes an das Rad c und hiedurch auf die beschriebene Weise an die uͤbrigen Theile der Maschine fortpflanzen. Der erste Theil der Bewegung wird bewirken, daß die Kaͤmme M, M so hoch gehoben werden, daß die Wolle außer den Bereich der Kaͤmme g, g kommt; leztere werden naͤmlich alsogleich gegen die Mitte der Maschine gezogen, sobald sie dadurch frei werden, daß die Zapfen f uͤber die aus den Wagen h hervor, ragenden Arme oder Daͤumlinge q gehen. Die Entfernung zwischen den Kaͤmmen g, g und den Kaͤmmen M, M wird jedoch von der Hoͤhe, auf welche die graduirten Platten B emporgehoben worden, abhaͤngen, und da diese Platten bei jedem Umgange der Welle c um eine Stufe emporgehoben werden, so werden sich folglich die Kaͤmme g, g fortwaͤhrend immer mehr und mehr den Kaͤmmen M, M naͤhern, bis die Platten B endlich so weit emporgestiegen sind, daß sich die Wagen oder Tafeln h, h unter der untersten Stufe den Platten B naͤhern koͤnnen. Wenn dann die Maschine in ihrer Bewegung fortfaͤhrt, so werden die Wagen bloß gegen parallele Oberflaͤchen treffen, und die Kaͤmme allmaͤhlich in dieselbe Stellung gerathen, bis der schief abgedachte Vorsprung E an dem Sperrrade s unter den Hebel F gelangt, wodurch die Maschine zum Stillstand kommt. Die gekaͤmmte Wolle wird dann aus der Maschine genommen und eine frische Quantitaͤt dafuͤr eingesezt. Zu bemerken ist, daß sich die Kaͤmme g, g waͤhrend des Kaͤmmprocesses fortwaͤhrend von einer Seite der Maschine zur anderen bewegen. Aus dieser Beschreibung erhellt offenbar, daß der Zwek der Erfindung auf der Erzielung der eigenthuͤmlichen Bewegungen der Kaͤmme g, g und M, M beruht. Jeder Sachverstaͤndige wird aber auch einsehen, daß die hiezu noͤthigen Details modificirt werden koͤnnen, ohne die Resultate zu beeintraͤchtigen. Wir beschraͤnken demnach unsere Erfindung nicht ganz genau auf die hier beschriebenen Details, obschon uns diese die zwekmaͤßigsten zu seyn scheinen. Wir verwenden zwar unsere Maschine hauptsaͤchlich nur zum Kaͤmmen der Wolle; es versteht sich aber uͤbrigens, daß sie sich auch zum Kaͤmmen von Ziegenhaar und anderen Faserstoffen eignet.

Tafeln

Tafel Tab.
                                    V
Tab. V
