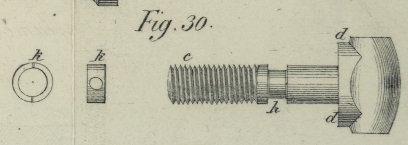

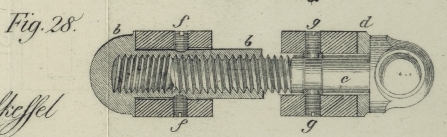

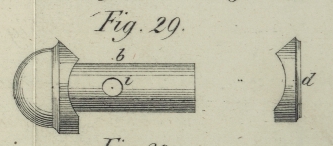

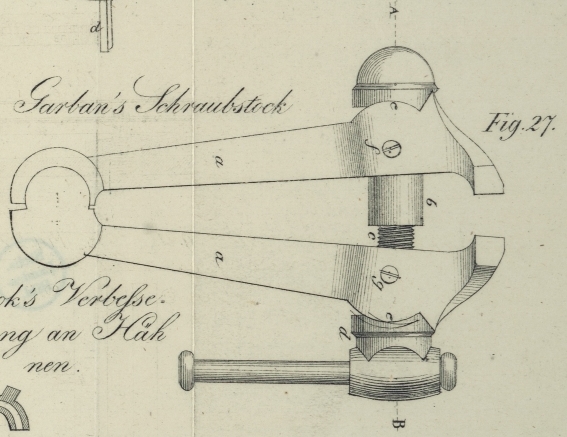

XLII. Bericht des Hrn. Amédée-Durand uͤber einen Schraubstok, welcher ihm von Hrn. Garban, Fabrikmeister an den Huͤttenwerken der Marine zu Guérigny vorgelegt wurde. Aus dem Bulletin de la Société d'encouragement. Septbr. 1833, S. 322. Mit Abbildungen auf Tab. III. Amédée-Durand's Bericht uͤber einen Schraubstok. Unsere gewoͤhnlich gebraͤuchlichen Schraubstoͤke haben einen groben Fehler an sich, und die Abhuͤlfe dagegen ist so einfach, daß man sich wundern muß, wie dieses verbreitete Instrument so unvollkommen gelassen werden konnte. Wir meinen die Anwendung der Schraube, die an den Schraubstoͤken gewoͤhnlich nicht nach ihrer Achse, sondern meistens nach einer Linie, die mit ihrer Achse einen mehr oder weniger merklichen Winkel bildet, den Zug ausuͤbt, den sie hervorbringen soll. Die Folgen dieser fehlerhaften und ungluͤklich ausgedachten Einrichtung erhellen von selbst, und Jedermann, der es mit diesem Instrumente zu thun hat, weiß, welchen Widerstand die Schraubengaͤnge der Schraube oder der Schraubenmutter darbieten, wenn ein großes Stuͤk Arbeit in den Schraubstok gespannt werden soll. Bei einiger Pruͤfung der gewoͤhnlichen Schraubstoͤke ergeben sich folgende drei Fehler derselben. 1) Wird an denselben der Parallelismus der Flaͤchen der Zwingen nicht erhalten; hierdurch wird 2) die Schraube und ihre Schraubenmutter in einer gegen die Achse dieser beiden Schrauben schiefen Richtung abgearbeitet; 3) endlich reicht die Feder nicht aus, um die Zwingen von einander zu entfernen, wenn man ihnen eine weitere Oeffnung geben will. Die Verbesserungen, welche Hr. Garban an den Schraubstoͤken anbrachte, beziehen sich auf die beiden lezteren dieser Fehler. An seinem Schraubstoͤke wirkt die Schraube genau in der Richtung ihrer Achse, wie groß auch die Oeffnung der Zwingen oder Wangen seyn mag; und was die Feder betrifft, so hat Hr. Garban dieselbe ganz beseitigt, und statt ihr eine Vorrichtung angebracht, die man an den Pressen der Werkbaͤnke der Tischler angewendet sieht. Ein Schluͤssel, der in jenen Theil der Presse eindringt, durch welchen die Schraube geht, greift in einen Falz, der sich in der Schraube befindet, und auf diese Weise wird dieser Arm des Schraubstokes mit derselben solidarisch gemacht. Was nun die von Hrn. Garban eingefuͤhrte Verbesserung in Bezug auf die Schraube allein betrifft, so ist dieselbe nicht seine eigene Erfindung, sondern jene des Hrn. Gengembre, der eine große Menge solcher Schraubstoͤke fuͤr die Werkstaͤtten zu Indret von Hrn. Garban verfertigen ließ. Die Commission bedauert, daß Hr. Garban die Uebertragung der Einrichtung der Pressen an den Werkbaͤnken der Tischler auf die Schraubstoͤke nicht mehr vervollkommnete. Die beiden in den Armen des Schraubstokes befestigten Zapfen, welche in den ringfoͤrmigen, an dem glatten Theile der Schraube angebrachten Falz paffen, sollten, wie dieß z.B. an den Abschneidscheeren und bei vielen anderen Dingen der Fall ist, in einen diesen Falz ausfuͤllenden Ring einpassen. Diese Unvollkommenheit ist jedoch sehr verzeihlich, und wurde auch wirklich bisher so wenig beruͤksichtigt, daß alle Schraubstoͤke in den Marine-Arsenalen bereits nach Hrn. Garban's Modell verfertigt sind. Die Commission schlaͤgt daher vor, Hrn. Garban fuͤr seine Mittheilung den Dank der Gesellschaft auszudruͤken, und seinen Schraubstok durch den Bulletin bekannt zu machen. Fig. 27 ist ein Seitenaufriß dieses Schraubstokes. Fig. 28 ein Querdurchschnitt nach der Linie AB des Aufrisses. Fig. 29 stellt die Schraubenmutter und die Scheibe, welche sich unter dem dikeren Theile der Schraube befindet, einzeln abgebildet vor. Fig. 30 zeigt die Schraube einzeln fuͤr sich. aa sind die Arme des Schraubstokes; b ist eine messingene Schraubenmutter; c eine eiserne Schraube; d eine messingene Scheibe, auf welche sich die Schraube stuͤzt. e sind die einen Kreisbogen bildenden Theile der Arme, auf denen die Scheibe d und das andere auf gleiche Weise geformte Ende der Schraubenmutter d je nach der verschiedenen Oeffnung, die man den Armen geben will, spielen, ff sind die Schrauben, durch welche die Schraubenmutter festgehalten wird, gg sind Zapfen mit Schraubengaͤngen, welche in den Hals h des glatten Theiles der Schraube c eindringen, und dieselbe in eine Nußschraube verwandeln, i sind Loͤcher in der Schraubenmutter, die zur Aufnahme der Enden der Schrauben ff dienen. k ist ein Ring, der sich am Grunde des ringfoͤrmigen Halses h befindet, und der zur Aufnahme der Enden der ausgeschraubten Zapfen gg dient. Zu bemerken ist, daß die Schrauben oder Zapfen f, g bloß dazu da sind, damit die Schraube e als Stell- oder Nußschraube dienen kann, und daß, obschon diese Schrauben die Punkte bilden, um welche die Bewegungen der Veraͤnderung der Winkel, welche die Schraube e und die Schraubenmutter b mit den Armen des Schraubstokes machen, Statt finden, diese Punkte doch keine Stuͤzpunkte sind. Dieß ist auch wirklich so genau der Fall, daß man, wenn man einen festen Koͤrper in den Schraubstok spannt, die Schrauben f, g weglassen kann, ohne daß die Wirkung der Schraube c, die dieselbe Achse wie ihre Mutterschraube beibehalten muß, auch nur die geringste Veraͤnderung erleidet. Die Schrauben f, g, welche als Stuͤzpunkte so wenig Widerstand leisten wuͤrden, daß sie bestaͤndige Ausbesserungen erfordern wuͤrden, haben also keinen anderen Zwek, als den die Stelle der Federn an den alten Schraubstoͤken zu ersezen, indem sie die Schraube und die Mutterschraube solidarisch mit den Armen des Schraubstokes verbinden. Die Stellung der Schraube und der Schraubenmutter haͤngt von der Einrichtung der Theile ee ab, die nicht nur hinreichenden Widerstand gewaͤhren, sondern die Kraft der Arme des Schraubstokes gerade an jener Stelle erhoͤhen, an welcher sie am haͤufigsten zu brechen pflegen.
