LX.
Ueber verbesserte
Dachziegel.
Mit Abbildungen auf Tab. IV.
Fig. 34 u. 35.
Ueber verbesserte Dachziegel.
Die mangelhafte Form der gewoͤhnlichen Dachziegel
(Dachplatten, Flachziegel) hat schon viele Verbesserungsversuche
veranlaßt, ohne den Zwek vollkommen zu erreichen,
naͤmlich die Daͤcher gegen das Eindringen der
Naͤsse zuverlaͤssig zu sichern. Die
gewoͤhnlichen Dachziegel sind
verhaͤltnismaͤßig zu lang, zu schmal, zu
duͤnn, und deßwegen leicht zerbrechlich; muͤssen,
um die Fugen zu deken, zum Theil dreifach uͤber einander
gelegt werden, wodurch die Last der Daͤcher sehr vermehrt
wird; uͤbrigens sind sie in der Breite nicht gerade,
liegen daher nicht gleich auf und koͤnnen deßhalb,
besonders bei niedrigen Daͤchern, vor
Schneegestoͤber nicht vollkommen sichern. Selbst die
sogenannten Krampbreitziegel, die man unter allen bekannten
Dachziegeln fuͤr die besten haͤlt, sind von jenen
Maͤngeln nicht ganz frei; zudem sind sie sehr
muͤhsam zu formen, zu troknen, zu brennen und zu deken,
koͤnnen nur nach einem bestimmten Maße uͤber
einander gelegt werden und sezen, da sie keine ebene
Flaͤche bilden, leicht Moos an. Wegen dieser
Schwierigkeiten, die natuͤrlich auch den Preis
erhoͤhen, sind sie fast ganz außer Gebrauch gekommen.
Diese Betrachtungen und die allgemeine Wichtigkeit der Sache
haben mich veranlaßt, eine Form aufzusuchen, welche obige
Unvollkommenheiten, so viel moͤglich, beseitiget. Nach
vielen vergeblichen praktischen Versuchen und angestellten
Vergleichungen ließ ich endlich Ziegel mit 1/2 Zoll hohen
Randleisten und Untersazrinnen fertigen, wie sie in den Beilagen
anschaulich gemacht sind.
Die folgende Tabelle zeigt die Verhaͤltnisse in
Vergleichung dieser Ziegel mit den Flach- und
Krampbreitziegeln.

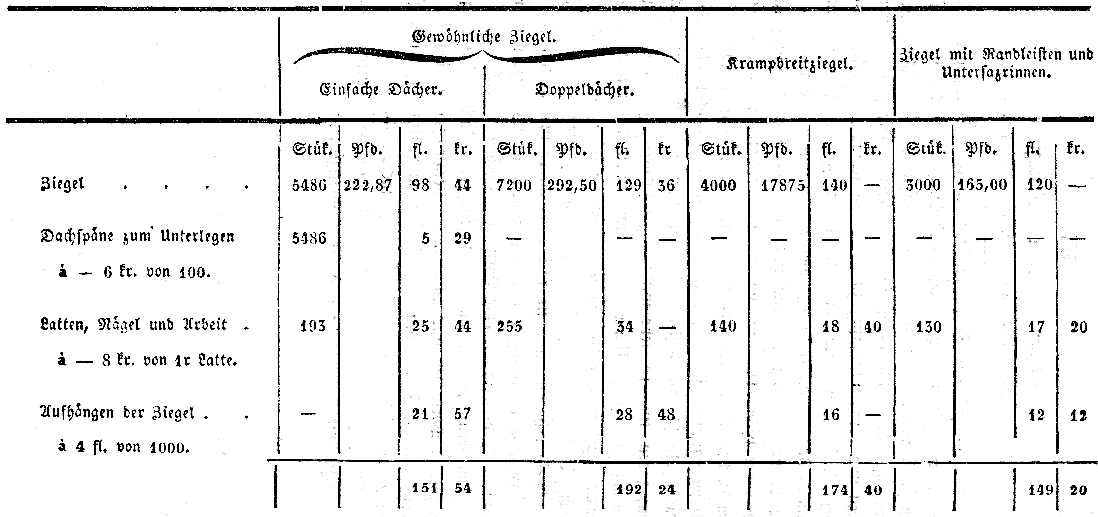

Vergleichungs-Tabelle uͤber die
Kosten und das Gewicht eines Hausdaches von 2000 Quadratfuß
Flaͤche, naͤmlich 40' lang, 50' breit, gedekt mit
nachbenannten Ziegeln.
Textabbildung Bd. 48, S. 300
Gewöhnliche
Ziegel; Einfache Dächer; Doppeldächer; Krampbreitziegel;
Ziegel mit Randleisten und Untersazrinnen; Stük; Pfd.; fl.;
kr.; Ziegel; Dachspä;ne zum Unterlegen; à 6 kr. von
100; Latten, Nägel und Arbeit; Latte; Aufhängen der Ziegel;
4 fl. von 1000

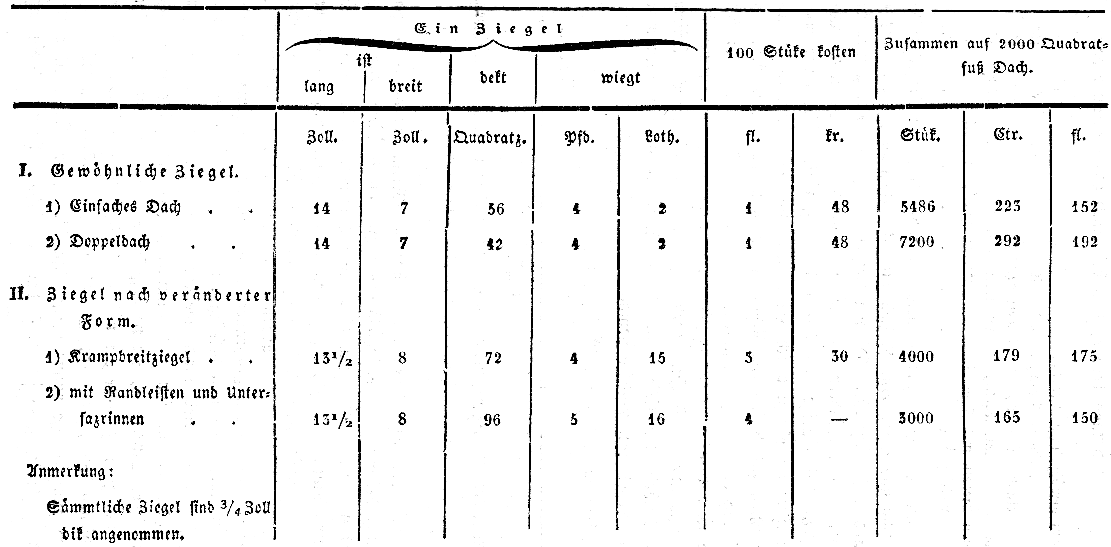

Textabbildung Bd. 48, S. 301
Ein Ziegel; ist
lang; breit; dekt; wiegt; Stüke kosten; Zusammen auf
Quadratfuß Dach; Zoll; Quadratz; Pfd.; Loth; fl.; kr.;
Stuͤk; Ctr.; Gewöhnliche Ziegel; Einfaches Dach;
Doppeldach; Ziegel nach veränderter Form; Krampbreitziegel;
mit Randleisten und Untersazrinnen; Anmerkung: Sämmtliche
Ziegel sind 3/4 Zoll dik angenommen
Es geht daraus hervor, daß bei 2000 Quadratfuß Flaͤche
wiegt:
kostet:
von
gewoͤhnlichen Ziegeln,
Ctr.
fl.
ein einfaches Dach, 8 Zoll weit
gelattet
223
152
ein Doppeldach, 6 Zoll weit
gelattet
292
192
von Krampbreitziegeln,
11 Zoll weit gelattet
179
175
von Ziegeln mit
Randleisten und Untersazrinnen, 12 Zoll weit
gelattet
165
150
Unter der Fuge zweier neben einander liegender Ziegel der leztern
Gattung liegt eine 1/2 Zoll dike Untersazrinne, deren eine in
die andere sich ergießt. Die Randleisten der Ziegelbreite
greifen uͤber einander und verhindern dadurch das
Einwehen des Schnees. Waͤhrend einer vierjaͤhrigen
Erfahrung haben sich diese Ziegel vor andern als nuͤzlich
erprobt und ich zeige dieses mit dem Wunsch an, daß recht Viele
sich davon thatsaͤchlich moͤchten
uͤberzeugen koͤnnen. Die Fertigung dieser Ziegel
geschieht durch hoͤlzerne Formen. Die Ruͤkleiste
wird beim Abstreichen stehen gelassen, das Trokenbrettchen aber,
oben und unten mit Hirnleisten versehen, hat fuͤr
gedachte Ruͤkleiste einen halben Zoll tiefen Einschnitt.
Untersazrinnen werden in einem Model
zwei zugleich gemacht.
Stuttgart, den 13. Maͤrz, 1833.
Feder.
