Titel: Neue Methode oder neuer Apparat zum Heizen der Zimmer, auf welchen sich Richard Trevithick, Ingenieur zu Saint Aith, Grafschaft Cornwallis, am 21. Februar 1831 ein Patent ertheilen ließ.
Fundstelle: Band 43, Jahrgang 1832, Nr. XLIII., S. 187
Download: XML

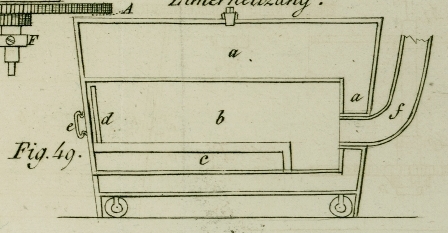

XLIII. Neue Methode oder neuer Apparat zum Heizen der Zimmer, auf welchen sich Richard Trevithick, Ingenieur zu Saint Aith, Grafschaft Cornwallis, am 21. Februar 1831 ein Patent ertheilen ließ. Aus dem Register of Arts. Octbr. 1851, S. 197. Mit Abbildungen auf Tab. III. Trevithick, neuer Apparat zum Heizen der Zimmer. Wir haben schon oft Gelegenheit gehabt, sagt das Register auf das Guͤnstigste von der Heizmethode der Zimmer mittelst heißen, in Roͤhren herumfließenden Wassers zu sprechen. Nach dieser Methode stroͤmt das Wasser, wenn es erhizt ist, von dem oberen Theile des Dampfkessels oder Gefaͤßes, in welchem es erhizt wird, aus, gibt seine Hize waͤhrend seines Laufes ab, und kehrt dann an dem unteren Theile in den Kessel zuruͤk. Hr. Trevithick hat in der Absicht, die Vortheile des Wassers als Erwaͤrmungsmittel fuͤr Zimmer zu benuzen, ohne dabei die ausgedehnten und kostspieligen Einrichtungen, die bisher dazu noͤthig waren, anwenden zu muͤssen, folgende Vorrichtung ausgedacht. Er umgibt naͤmlich einen tragbaren Ofen mit einer Kammer mit heißem Wasser, der in Fig. 49 dargestellt ist. aa ist die Wasserkammer; b der Feuerherd; c das Aschenloch; d ein inneres Ofenthuͤrchen; e ein aͤußeres, welches sowohl den Feuerherd als das Aschenloch verschließt; f endlich ist eine Rauchroͤhre, die nach Belieben abgenommen werden kann. An dem Scheitel der Wasserkammer ist ein Pfropfen oder eine Sicherheitsklappe angebracht, durch welche der Dampf entweichen und das Wasser nachgefuͤllt werden kann. Soll nun dieser Apparat angewendet werden, so bringt man die Rauchroͤhre mit einem Rauchfange in Verbindung, und heizt in b, bis das Wasser in a zum Sieden kommt. Dann wird die Rauchroͤhre abgenommen, die Oeffnung, mit welcher sie in Verbindung stand, so wie die Ofenthuͤre e verschlossen, und der Apparat, der auf kleinen Raͤdern oder Rollen ruht, in das Zimmer gebracht, welches geheizt werden soll. Ist es moͤglich, in dem Zimmer selbst die Verbindung der Rauchroͤhre mit einem Rauchfange herzustellen, so kann man den Apparat auch gleich in diesem Zimmer erhizen. Der Apparat wird so lang Waͤrme ausstrahlen, bis seine Temperatur von 212° F. (80° R.) bis auf die Temperatur des Zimmers herabgesunken ist, wozu er einige Stunden braucht, und worauf er, wenn es noͤthig ist, neuerdings erhizt werden kann. – Sollen Kirchen oder andere große Gebaͤude auf diese Weise geheizt werden, so kann man dem Apparate eine Cylinderform und eine bedeutend groͤßere Hoͤhe geben. Diese Form des Apparates sieht man in Fig. 50, an welcher a den Rost, bb den Kessel oder die Wasserkammer, ccc eine Reihe senkrechter Roͤhren vorstellen, die durch das Wasser emporsteigen, um die Waͤrme ausstrahlende Oberflaͤche zu vermehren. Die Luft wird naͤmlich, so wie sie erwaͤrmt wird, in diesen Roͤhren emporsteigen, und dadurch eine bestaͤndige Circulation bewirken, durch welche die Verbreitung der Waͤrme in dem Gemache bedeutend beguͤnstigt wird. Dieß ist gewiß eine sehr artige und gesunde Heizmethode, die an Orten, an welchen der Apparat gleich da geheizt werden kann, wo man erwaͤrmen will, gewiß auch oͤkonomisch seyn wird; vorzuͤglich moͤchte sie sich fuͤr Orte eignen, die nur fuͤr einige Stunden geheizt zu werden brauchen.Unter dieser lezteren Beschraͤnkung, und auch fuͤr solche, die die Ofenwaͤrme nicht vertragen koͤnnen, duͤrfte dieser Apparat auch bei uns empfohlen werden; zum Heizen der gewoͤhnlichen Wohnzimmer moͤchte er aber, bei unseren Wintern, kaum eine Ersparniß geben. A. d. Ueb.
