Titel: Jak. Frazer's Patent-Dampfkessel und Ofen.
Fundstelle: Band 31, Jahrgang 1829, Nr. XLIV., S. 163
Download: XML

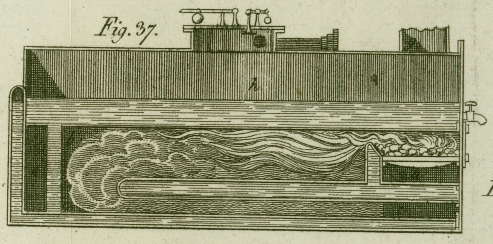

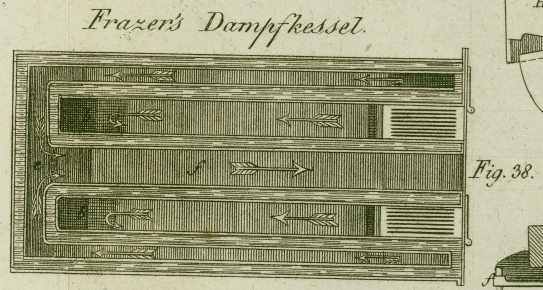

XLIV. Jak. Frazer's Patent-Dampfkessel und Ofen. Aus dem Register of Arts and Patent-Inventions N. 52. 10. December 1828. S. 49. Mit Abbildung auf Tab. III. Frazer's Patent-Dampfkessel und Ofen. Hr. Jak. Frazer ließ sich im Jaͤner 1827 ein Patent auf folgenden Dampfkessel und Ofen geben, der vorzuͤglich fuͤr Dampfbothe taugt, weil der Kessel uͤberall mit Wasser umgeben ist, und so alle Feuersgefahr verhuͤtet wird. Diese Vorrichtung wird durch die Figuren selbst deutlich, und bedarf keiner besonderen Beschreibung. Fig. 35. zeigt sie im Aufrisse von vorne; Fig. 36. im Querdurchschnitte; Fig. 37. im senkrechten Laͤngendurchschnitte; Fig. 38. im horizontalen Durchschnitte oder Grundrisse: dieselben Buchstaben bezeichnen dieselben Gegenstaͤnde. Bei a, a, sind zwei Aschengruben und zwei Oefen, aus welchen der Zug der Luft und der Flamme, wie die Pfeile zeigen, horizontal auslaͤuft, dann bei b, b, herabsteigt, sich mit dem benachbarten Zuge vereinigt, und in entgegengesezter Richtung durch den weiteren Canal, c, unmittelbar unter dem vorigen vorne nach den Ofen laͤuft, wo er sich wieder theilt, und ein Theil rechts, der andere links in die engen Seitenzuͤge, d, d, am aͤußersten Ende laͤuft, wo beide bei e, sich wieder vereinigen, und in dem mittleren Canale, f, nach vorne an den Kessel laufen, wo sie in den Schornstein, g, aufsteigen. h, ist der Raum fuͤr den Dampf. Alles Uebrige ist wie an den gewoͤhnlichen Kesseln.

Tafeln

Tafel Tab.
                                    III
Tab. III
