Titel: Verbesserung an der Vorrichtung zu den Versuchen des Herrn Clement Désormes über Luftströmungen etc. Von Rob. Young.
Fundstelle: Band 28, Jahrgang 1828, Nr. CXI., S. 435
Download: XML

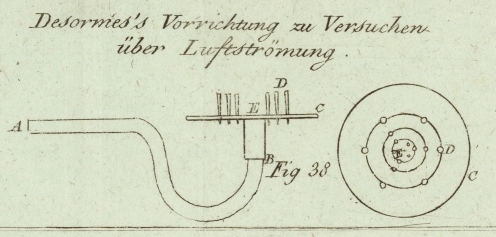

CXI. Verbesserung an der Vorrichtung zu den Versuchen des Herrn Clement Désormes uͤber LuftstroͤmungenVergl. auch polytechnisches Journal. B. XXIII. S. 129. etc. Von Rob. Young. Im Philosophical-Magazine. 1828. S. 282. Mit Abbildungen auf Tab. X. Désormes, uͤber Luftstroͤmungen. Diese Verbesserung besteht in Anwendung beweglicher Stifte auf der Platte, wodurch der Operateur in den Stand gesezt wird, die Scheiben nach Belieben zu vergroͤßern, so daß dadurch dann die Erscheinungen sich leichter erklaͤren. Die Glasroͤhre gestattet ferner die Wirkung deutlich zu sehen, vorzuͤglich wenn der Strom maͤchtig ist, und die Kante der Scheibe gleich hoch mit der Platte steht. AB, Fig. 38 ist eine gebogene glaͤserne Roͤhre, die ungefaͤhr 6 Zoll lang ist. 6, ist eine kupferne Scheibe, unten mit einer Roͤhre aus demselben Metall, B, zur Aufnahme des Endes der glaͤsernen Roͤhre. D, sind senkrechte bewegliche Stifte, durch welche die Scheiben uͤber der Oeffnung in der Mitte gehalten werden, und welche durch Loͤcher laufen, die in der zweiten Figur dargestellt sind. Bei, E, ist diese Scheibe durchbohrt, um eine Verbindung zwischen der oberen Flaͤche der Platte und der glaͤsernen Roͤhre herzustellen. Wenn man mit einer großen Scheibe anfaͤngt, und nach und nach zu kleineren uͤbergeht, bemerkt man die correspondirenden Veraͤnderungen in der Staͤrke des Widerstandes, die dadurch entsteht. Wenn man um die Oeffnung im Mittelpuncte Kreise von verschiedenen Durchmessern zeichnet, und drei oder mehr kleine Locher in denselben zum Einsteken der Stifte laͤßt, so kann man leicht Scheiben von jedem Durchmesser erhalten, und wenn diese in einem gewissen Verhaͤltnisse zum Durchmesser der Oeffnung in dem Mittelpuncte stehen, werden sie allzeit weggeblasen. Im Journal of Science, Nro. 2, p. 473 wird bemerkt: „daß wenn der Ausgang des Dampfes nach abwaͤrts gegen die Erde gekehrt wird, und die Scheibe sowohl ihrer Schwere als dem Druke des Dampfes nach wegfallen sollte, dieß dennoch nicht geschieht.“ Vielleicht ließe sich der Betrag dieser Gegenwirkung dadurch ziemlich genau bemessen, daß man Scheiben von verschiedener Schwere, nach dem verschiedenen Durchmesser der Oeffnung anbringt.

Tafeln

Tafel Tab.
                                    X
Tab. X
