Hall's Winkelmesser
(Angulometer)154) , oder Instrument zum Messen der Winkel.
Aus dem Glasgow Mechanics' Magazine. N. 114. S.
435.
Mit Abbildungen auf Tab.
X.
[Hall's Winkelmesser oder Instrument zum Messen der
Winkel.]
Hrn. Hall's Winkelmesser hat
den besonderen Vortheil, daß er sich von Einem Grade bis auf 90 Grade
oͤffnet, ohne daß ein Theil seines Gewindes in den inneren Winkel
faͤllt. Wenn also irgend ein Winkel, einer Flaͤche oder eines
Koͤrpers, mit diesem Winkel gemessen wurde, kann derselbe alsogleich, ohne
alle weitere Operation, auf das Papier uͤbertragen werden, indem man bloß den
Bleistift an der inneren Kante der Schenkel hinfuͤhrt.
Beschreibung.

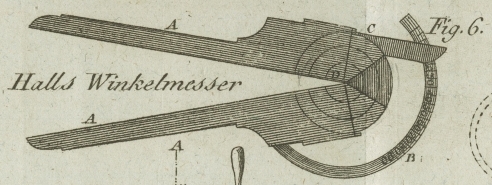

AA, Fig. 6., sind die
Schenkel. B, ist ein Gradbogen. C, der Zeiger. D, die Spize des Winkels. Fig. 7.,
Durchschnitt obiger Theile. Fig. 8, 9, 10, 11. zeigt den Bau des
Gewindes. a, b, c, sind die Waͤchter, die in
einander eingreifen, und das Gewinde bilden.
