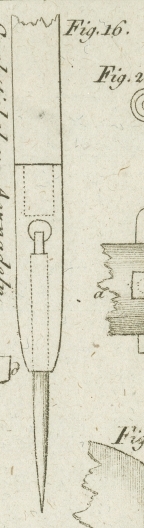

XLIV. Ueber Verfertigung sehr guter Grabstichel. Von Hrn. Gill. In dessen technical Repository. April. 1825. S. 241. Mit Abbildungen auf Tab. VI. Gill, über Verfertigung sehr guter Grabstichel. Die wiederholten Aufmunterungen des beruͤhmten Kupferstechers, Karl Warren, (sel. Andenkens), der sich so oft, und mit Recht, beklagte, daß er fuͤr seine feinen Arbeiten keinen einzigen guten englischen Grabstichel finden koͤnne, und daß der beste, den er besizt, ein franzoͤsischer ist, veranlaßte mich seit mehreren Jahren uͤber Verbesserung dieses, in der Kupferstecher-Kunst so wichtigen, Werkzeuges nachzudenken. Hr. Warren hat seine Griffel immer zur Nadel-Form zugeschliffen, und wenn die Spizen oder Kanten derselben sich waͤhrend der Arbeit bogen oder brachen, so taugten sie ihm nicht mehr. Ich versuchte endlich meine verschiedenen verbesserten Methoden in der Stahlbereitung auf Vervollkommnung der Grabstichel anzuwenden, und war gluͤklich genug bei dem ersten Versuche mein Unternehmen gelingen zu sehen. Ich fand bei Untersuchung des franzoͤsischen Grabstichels, der ein sehr ungeschiktes Machwerk, aber zugleich auch von einem ganz ausgezeichnet trefflichem Stahle war, daß er urspruͤnglich in Gestalt eines Parallelogrammes geschmiedet, und dann erst in seine rautenfoͤrmige Form zugefeilt war, so daß die Kanten aus den Seiten entstanden. Auf diese Art waren die Kanten und die daraus gebildete Spize der unmittelbaren Einwirkung des Hammers bei dem Schmieden ausgesezt, was kaum geschehen kann, wenn, wie gewoͤhnlich, der Grabstichel gleich anfangs rautenfoͤrmig ausgeschmiedet wird. Ich entschloß mich, diese entschiedene Verbesserung alsogleich anzuwenden, und dieß geschah mit dem besten Erfolge. Es ist uͤberfluͤßig zu bemerken, daß ich sorgfaͤltig alle Ruͤksichten bei der Wahl des Gußstahles und bei der weiteren Bearbeitung desselben nach meinen Aufsaͤzen uͤber „Eisen und Stahl“ im technical Repository. (Vergl. polytechn. Journal B. IX. S. 93. B. XII. S. 364.) sorgfaͤltig beobachtete, so wie die gleichfalls daselbst angegebene verbesserte und kuͤrzere Methode des Anlassens, und hierauf nothwendigen Planirens und Verdichtens des Stahles nach dem Erkalten desselben. Der Stahl wurde nicht, wie gewoͤhnlich, im offenen Schmiedefeuer, sondern in einem, an dem einen Ende geschlossenen, Flintenlaufe, der horizontal in's Feuer gelegt wurde, gehizt. Nachdem der Stahl rautenfoͤrmig zugefeilt, und dann sorgfaͤltig gehoͤrig gehizt ward, wurde er endlich im Wasser geloͤscht, und in einem Metallbade uͤber Holzkohlen-Feuer sorgfaͤltig strohgelb temperirt. Nie werde ich das Vergnuͤgen vergessen, welches mein sel. Freund Warren empfand, als er, nachdem er den Grabstichel in die ihm gewoͤhnliche Form und Groͤße zugeschliffen, und auf dem Oehlsteine sorgfaͤltig an den Kanten und an der Spize zur hoͤchsten Feinheit abgezogen hatte, anfing denselben auf der Kupferplatte zu versuchen, anfangs bloß in leichten, feinen und geraden Linien, dann in krummen, endlich in gekreuzten Linien, bis er, immer mehr und mehr Vertrauen auf die Guͤte desselben gewinnend, zulezt tiefe Einschnitte wagte. Alles dieß hielt der Grabstichel aus, ohne daß seine Spize im Mindesten gelitten haͤtte. Er schnitt Kupfer wie Kaͤse, wie einer meiner Freunde zu sagen pflegt, wenn er einen Grabstichel findet, der nach seinem Sinne ist. Dieses Gelingen des ersten Versuches veranlaßte mich, einige der besten chirurgischen Instrumenten-Macher und Messerschmide Londons in meinen Dienst zu nehmen, und ich hatte das Vergnuͤgen, die ersten Kuͤnstler der Hauptstadt mit meinen verbesserten Grabsticheln und anderen Instrumenten mehrere Jahre lang zu versehen. Ich muß hier nur noch bemerken, daß ich gluͤklicher Weise bei meinen Arbeiten in Besiz einer bedeutenden Menge des beruͤhmten Huntsman's Gußstahl (Huntsman's cast-steel) gelangte, der, weil er nicht die gewoͤhnliche Form hatte, seit vielen Jahren in den Haͤnden eines der Verleger Huntsman's zu London liegen geblieben ist. Ich wuͤnschte herzlich, ich koͤnnte die Guͤte des heute zu Tage bei uns fabricirten Gußstahles eben so sehr preisen; allein, ungluͤklicher Weise kann ich es nicht; sey es nun, daß die Seltenheit des echten schwedischen Stahl-Eisens in unserer Insel zur Verwendung einer schlechteren Gattung von Eisen noͤthigt, oder daß aus anderen Ursachen die Klagen uͤber die geringere Guͤte des englischen Gußstahles gegenwaͤrtig nur zu allgemein, und allerdings gegruͤndet sind. Ich hoffe, daß die neue Methode, Gußstahl zu verfertigen, auf welche Thompson sich ein Patent ertheilen ließ (das ich so eben mitgetheilt habe), ein Mittel an die Hand geben wird, die geringere Guͤte eines Artikels wieder zu erhoͤhen, mit welchem wir, bis auf die lezteren Zeiten, den Alleinhandel von unserem Lande aus getrieben haben: denn sonst werden unsere Nachbarn auf dem festen Lande uns bald in Verfertigung von Gußstahl-Artikeln uͤberhaupt, und vorzuͤglich in Grabsticheln, uͤbertreffen, indem es ein eitles Bestreben seyn wuͤrde, gute Stahlwaaren aus schlechtem Stahle verfertigen zu wollen. Ich hatte anfangs immer die Gewohnheit, meine Grab-Stichel an den Kanten und an der Spize vollkommen zuzuwezen, und ihre Guͤte, nach Art des Hrn. Waaren, auf einer Kupfertafel zu pruͤfen; ich fand aber bald, daß diese Probe uͤberfluͤßig war, da, bei der Genauigkeit meines Verfahrens, und bei der Guͤte meines Gußstahles, kaum ein merklicher Unterschied zwischen denselben zu finden war. Es ist vielleicht nuͤzlich, hier zu bemerken, daß die Grab-Stichel, noch rothgluͤhend, nach Maßstaͤben geschmiedet wurden, die sie dik genug ließen, um, nach dem Anlassen, sie unter dem Hammer ausbreiten, und, nachdem sie vollkommen kalt geworden sind, zu einer nach anderen Maßstaͤben bestimmten Dike so austreiben zu koͤnnen, daß sie durch die Feile die oben angebene rautenfoͤrmige Gestalt erhielten. Diese feine und langweilige Bearbeitung der Grabstichel mußte dieselben nothwendig bedeutend theurer machen, als die auf die gewoͤhnliche Weise bearbeiteten: dieß ist indessen fuͤr einen Kuͤnstler, der der Spize seines Grabstichels fuͤr immer sicher seyn kann, eine Kleinigkeit, fuͤr welche er durch die Zartheit und Leichtigkeit, mit welcher er seine Werke vollenden kann, mehr dann reichlich entschaͤdigt ist. Ich wuͤnschte, daß auch ich sagen koͤnnte, daß ich durch diesen hoͤheren Preis fuͤr die Muͤhe und Auslagen, die ich auf Verfertigung dieser besseren Grabstichel verwendete, entschaͤdigt worden waͤre. Dieß war aber nicht der Fall; ich gewann nicht ein Mahl so viel dabei, als die gemeinen Griffel-Fabrikanten bei ihrem gewoͤhnlichen Verfahren. Fig. 14. zeigt das Parallelogram mit der darin befindlichen Raute, und wie die stachen und gehaͤmmerten Seiten die Kanten bilden, in welche der Grabstichel ausgefeilt ist. Fig. 15. stellt ein Vierek mit einem verkehrten Viereke in demselben vor, wenn auf aͤhnliche Weise ein vierekiger Grabstichel daraus gefeilt werden soll. Ueber Verfertigung verbesserter Aeznadeln und Punctirnadeln oder sogenannter trokner Spizen (dry points) fuͤr Kupferstecher. Sie werden vierekig und schmal zulaufend geschmiedet, und, nachdem man sie auf die verbesserte Methode angelassen hat, wieder durch kaltes Haͤmmern verdichtet. Dann werden sie kegelfoͤrmig zugefeilt, und zulezt gehaͤrtet und so temperirt, wie die Grabstichel. Ueber einen verbesserten Griff an Aez- und Punctir-Nadeln. Die Kupferstecher haben es gern, wenn sie ihren Griff an den Nadeln, nachdem sie sich ein Mahl an denselben gewoͤhnt haben, immer beibehalten koͤnnen; und doch wuͤnschen sie, zugleich die Nadeln selbst nach Belieben wechseln zu koͤnnen. Um diese Wuͤnsche zu vereinigen, hat Hr. Wilh. Beauchamp, Instrumenten-Macher fuͤr Stok- und Taschen-Uhrmacher, in Grafton-Street, Soho, einen neuen Griff mit einer schiklichen Vorrichtung vorgeschlagen, durch welche die Nadeln in demselben festgehalten werden koͤnnen. Fig. 16. stellt den unteren Theil des verbesserten Griffes dar, mit der Aeznadel in demselben. Fig. 17. zeigt die Nadel so zugerichtet, daß sie in denselben paßt. In dem Stahl-Stiefel ist in der Mitte ein walzenfoͤrmiges Loch der Laͤnge nach eingebohrt, wie die punctirten Linien in Fig. 16. zeigen, und ein anderes rundes Loch quer durch denselben, etwas uͤber dem Ende des vorigen. Von dem unteren Theile des obersten Loches bis zu dem Ende des unteren ist, wie Fig. 16. zeigt, eine Furche eingefeilt. Der Stamm der Aeznadel ist cylindrisch, damit er in das Loch des Stiefels genau paßt. Zu jeder Seite des oberen Endes desselben ist eine Schulter weggefeilt, so daß in der Mitte eine flache Zunge uͤbrig bleibt, die in den Ausschnitt des Stiefels paßt, und die Nadel hindert sich in demselben zu drehen. Es wird gut seyn, wenn man die Zunge unten etwas diker laͤßt, als oben, so daß sie keilfoͤrmig zulaͤuft: dadurch wird sie fester im Stiefel gehalten werden. Man wird bemerken, daß das Ende der Zunge etwas in das Querloch im Stiefel hinein vorsteht. Dieß dient dazu, daß, wenn man irgend einen spizigen Koͤrper, z.B. eine andere Nadel, in denselben hinein bringt, man die Nadel damit aus dem Stiefel Hinaustreiben kann. Hr. Beauchamp verfertigt auf eine aͤhnliche Weise auch Griffe fuͤr die feinen Instrumente der Zahnaͤrzte, ihre Bohrer etc., und ich erinnere mich vor mehreren Jahren einen Bohre Stok bei Hrn. Mandsley auf aͤhnliche Weise vorgerichtet gesehen zu haben.
