Titel: Verbesserter Glokenzug von einem Landschmide.
Fundstelle: Band 17, Jahrgang 1825, Nr. XXII., S. 99
Download: XML

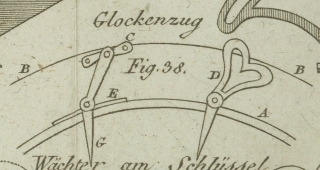

XXII. Verbesserter Glokenzug von einem Landschmide. Aus dem Mechanic's Magazine. N. 81. S. 392. Mit Abbildungen auf Tab. III. [Verbesserter Glokenzug von einem Landschmide.] Ich hatte, sagte der Landschmid, einen Glokenzug um eine gekruͤmmte Mauer zu fuͤhren, der 12 Zuͤge forderte. Ich fand, daß jeder auf die Art von, DB, gebaute Zug sehr schlecht wirkte, indem er ehe heben mußte, als er zog. Ich machte daher einen neuen Zug nach der Form von, CE, und sezte mehrere derselben auf, die vortrefflich wirkten. Man kann sie, bei gehoͤriger Unterstuͤzung, innwendig und auswendig brauchen, und auch laͤngere Schenkel an denselben anbringen. Fig. 38. A, die Mauer. BB, der Draht. C, ein Stuͤk, das an einem Niete spielt, wie der Draht gezogen wird. EG, der Schenkel oder die Platte zur Befestigung des Zuges.

Tafeln

Tafel Tab.
                                    III
Tab. III
